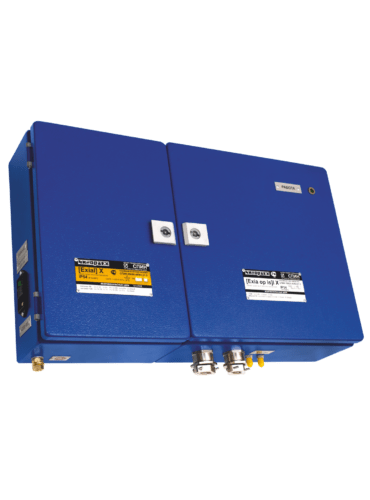

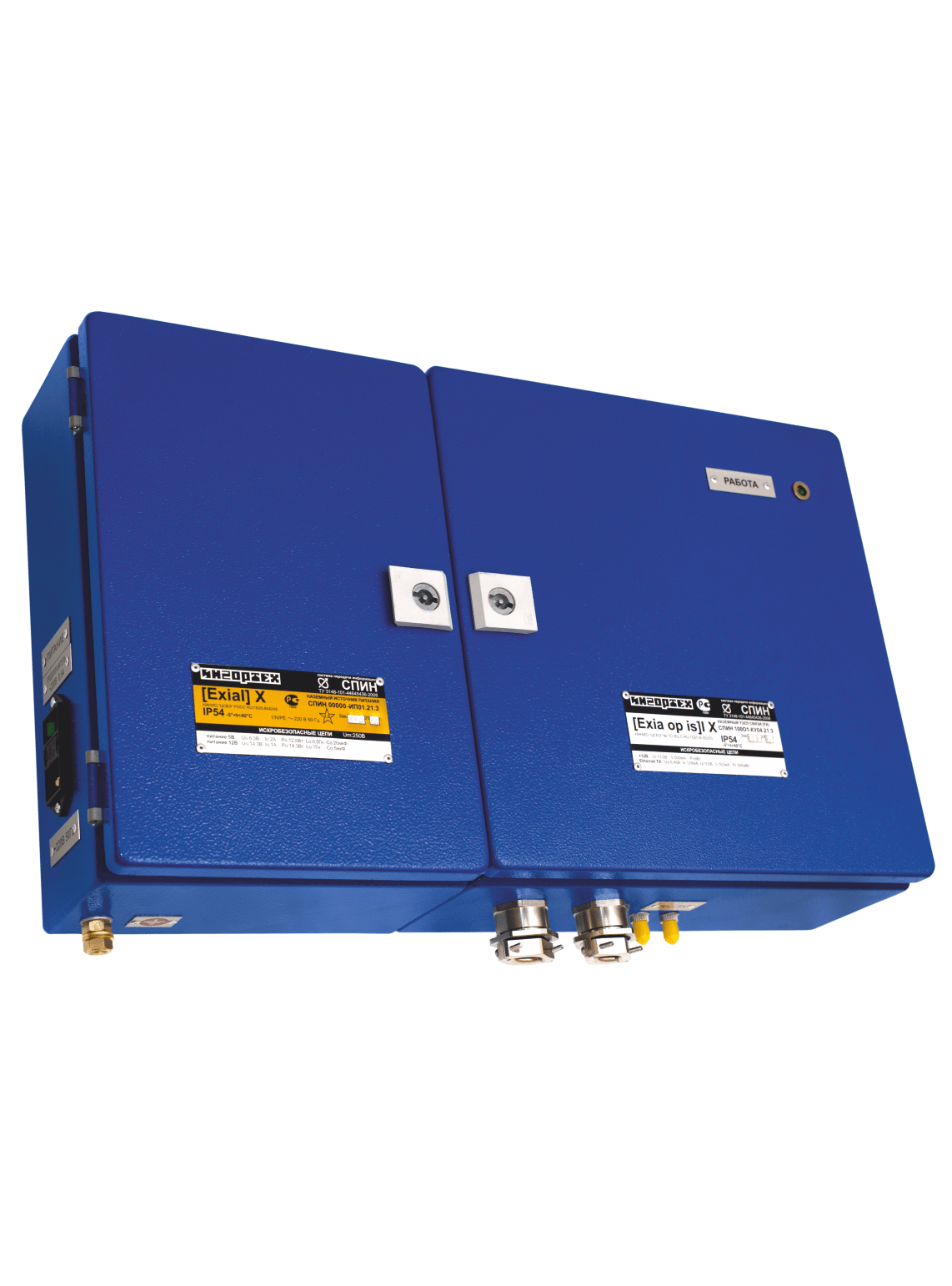

СПИН (Система передачи информации)
Общая информация
Назначение
СПИН предназначена для использования в нормальных и аварийных ситуациях, в том числе во взрывоопасной атмосфере. Устройства и модули СПИН являются особовзрывобезопасными (уровень взрывозащиты – РО, основной вид взрывозащиты – искробезопасная электрическая цепь «ia», для оптических линий связи – «op is»).
СПИН служит для передачи разнородных цифровых данных в шахтных измерительных, в том числе газоаналитических, информационных и управляющих систем, автоматизированных системах оперативно-диспетчерского управления (АСОДУ) и системах автоматического управления и контроля (САУК) в нормальных и аварийных условиях при отсутствии сетевого напряжения питания.
Область применения
подземные горные выработки угольных шахт и рудников, в том числе опасных по газу (метану) и (или) пыли, внезапным выбросам и надшахтные здания в соответствии с маркировкой взрывозащиты и отраслевыми правилами безопасности.
Общая информация
СПИН (ТУ 26.51.53.110-025-446454436-2018) - это совокупность модульных проектно-компонуемых устройств, распределенных по территории шахты и обеспечивающих обмен разнородными данными между наземным компьютерным комплексом и подземными устройствами на двух уровнях. Высокоскоростная связь на магистральном уровне реализуется на основе технологий SHDSL (медные проводники) или EthernetLX (оптоволокно); низкоскоростная связь на полевом уровне - на основе технологии RS-485 (медные проводники). Через Ethernet 10T/100TX обеспечивается взаимодействие с контроллерами КУШ-ПЛК и Ethernet-устройствами СПИН, на полевом уровне - с КУШ, ИТС2, ДМС03-03, СДСВ 01.03, СУ-ХХ и т.д. Все линии связи разделены на гальванически изолированные сегменты. СПИН состоит из линий связи, подземных и наземных узлов связи и источников питания. Основным элементом является станция СПИН, в состав которой входит Ethernet-коммутатор и могут входить преобразователи интерфейсов и другие модули. Наземный узел связи обеспечивает подключение всех устройств к общепромышленным сетям и их гальваническое отделение от них.
По типовым (согласованным с испытательной организацией) схемам подземные устройства и модули СПИН могут быть запитаны от источников питания ШИП. К наземным и подземным преобразователям интерфейсов могут подключаться контроллеры КУШ, ДМС03-03, СДСВ 01.03, устройства системы позиционирования горнорабочих и транспорта СПГТ-41 (ПБИ-485, УРПТ-485) и т.п.
Модули СПИН могут комбинироваться в разных сочетаниях, обеспечивая формирование необходимых количеств и типов интерфейсов.
Модули СПИН могут устанавливаться в корпусах СПИН, ЯСУ и КУШ.
Станция СПИН обеспечивает выполнение следующих функций:
- управление потоком 802.3x;
- формирование не менее 4 Ethernet-портов;
- прием/передачу трафика Ethernet через порты;
- обеспечение прозрачности для всех типов пакетов, передаваемых в сети Ethernet;
- объединение удаленных сегментов сетей Ethernet через синхронные или плезиохронные системы передачи данных;
- обеспечение искробезопасности проводных портов высокоскоростной связи;
- при наличии ПИ Ethernet / RS-485 – формирование портов RS-485;
- при наличии ПИ Ethernet / RS-485 – управление потоком Modbus RTU;
- при наличии ПИ Ethernet / RS-485 – обеспечение искробезопасности портов RS-485;
- при наличии других ПИ – формирование соответствующих портов, преобразование интерфейсов и обеспечение искробезопасности;
- повторитель для высокоскоростной магистрали передачи данных;
- защита электронных модулей и плат от механических и климатических воздействий;
- необслуживаемый режим работы.
Набор функций Станции СПИН зависит от ее исполнения.
Модули СПИН обеспечивает выполнение следующих функций:
- управление потоком 802.3x;
- формирование не менее 2 Ethernet-портов;
- прием/передачу трафика Ethernet через порты;
- обеспечение прозрачности для всех типов пакетов, передаваемых в сети Ethernet;
- объединение удаленных сегментов сетей Ethernet через синхронные или плезиохронные системы передачи данных;
- обеспечение искробезопасности проводных портов высокоскоростной связи;
- повторитель для высокоскоростной магистрали передачи данных;
- формирование портов RS-485;
- управление потоком Modbus RTU;
- обеспечение искробезопасности портов RS-485;
- защита электронных модулей и плат от механических и климатических воздействий;
- необслуживаемый режим работы.
Набор функций Модуля СПИН зависит от его исполнения.
Коробки СПИН-ОC используются для кроссировки оптических жил оптоволоконных кабелей
Технические характеристики Станции СПИН
Наименование параметра | Значение |
Интерфейсы связи (Порты) | Ethernet 10/100BASE-TX |
Ethernet 100BASE-LX | |
Ethernet1000BASE-TX | |
Ethernet 1000BASE-LX | |
RS-485 | |
SHDSL | |
Степень защиты от внешних воздействий (по ГОСТ 14254), не ниже | IP54 |
Класс защиты от поражения электрическим током (по ГОСТ 12.2.007.0) | III |
Уровень и вид взрывозащиты (ГОСТ 31610.0) | РО Ex ia op is I Ma |
Вес, кг, не более | 50 |
Габаритные размеры*, мм, не более | 680 × 350 × 250 |
Средняя наработка на отказ, час | 10000 |
Средний срок службы, лет | 5 |
Технические характеристики Модулей СПИН
Наименование параметра | Значение |
Интерфейсы связи (Порты) | Ethernet 10/100/1000BASE-TX, SHDSL |
-модулей СПИН-КУ, СПИН-КН | Ethernet 100/1000BASE-LX, RS-485 |
-модулей СПИН-ПИ01, СПИН-ПИ02 | Ethernet 10/100BASE-TX, RS-485 |
-модуля СПИН-ПИ03 | RS-485 |
Степень защиты от внешних воздействий (по ГОСТ 14254), не ниже | IP20 |
Класс защиты от поражения электрическим током (по ГОСТ 12.2.007.0) | III |
Уровень и вид взрывозащиты | |
-модулей СПИН-КУ, СПИН-КН | РО Ex ia op is I Ma X |
-модулей СПИН-ПИ01, СПИН-ПИ02, СПИН-ПИ03 | РО Ex ia I Ma X |
Вес*, кг, не более | 7 |
Габаритные размеры*, мм, не более | 250 × 140 × 130 |
Средняя наработка на отказ, час | 10000 |
Средний срок службы, лет | 5 |
Технические характеристики Коробки СПИН
Наименование параметра | Значение |
Степень защиты от внешних воздействий (по ГОСТ 14254), не ниже | IP54 |
Класс защиты от поражения электрическим током | III |
Уровень и вид взрывозащиты (ГОСТ 31610.0) | РО Ex op is I Ma |
Вес, кг, не более | 25 |
Габаритные размеры, мм, не более | 650 × 400 × 250 |
Средняя наработка на отказ, час | 10000 |
Средний срок службы, лет | 5 |
Наименование | Описание | |
Модули | ||
1 | Модуль СПИН-КН00-01 | - 204*114*94 мм, крепление на профиль DIN 46277; - питание [ia] 12 В, 1 А; - 2 порта [ia] SHDSL 2 Мбит; - 4 порта [ia] Ethernet 10BASE-T/100BASE-TX; - 4 порта [ia] 5 В. |
2 | Модуль СПИН-КУ00-01 | - 204*114*46 мм, крепление на профиль DIN 46277; - питание [ia] 12 В, 1 А; - 2 порта [op is] Ethernet 100BASE-FX с возможностью резервирования; - 2 порта [ia] Ethernet 10/100BASE-TX; - 2 порта [ia] 5 В. |
3 | Модуль СПИН-ПИ01-01 | - 114*114*46 мм, крепление на профиль DIN 46277; - питание [ia] 5 В, 100 мА; - 2 канала преобразования [ia] Ethernet 10BASE-T / [ia] RS-485. |
4 | Модуль СПИН-ПИ02-01 | - 114*114*46 мм, крепление на профиль DIN 46277; - питание [ia] 5 В, 400 мА; - преобразование [ia] Ethernet 10BASE-T/100BASE-TX / [ia] RS-485; - преобразование Modbus TCP / Modbus RTU. |
7 | - модуль СПИН-ПИ03-01 | Повторитель-барьер искробезопасности. Функция Репитер |
Станции | ||
8 | Станция СПИН-КН21-01 | - корпус 500*300*120 мм; - Модуль СПИН-КН00-01; - медиаконвертер MOXA IMC-21-S-SC; - ШИП-М-1000/12. 0000/00.0000/00-03; - Трансформатор "IEK", 0.25 220/36B. MTT12-036-025. |
9 | Станция СПИН-КУ21-01 | - корпус 500*300*120 мм; - Модуль СПИН-КУ00-01; - медиаконвертер MOXA IMC-21-S-SC; - ШИП-М-1000/12. 0000/00.0000/00-03; - Трансформатор "IEK", 0.25 220/36B. MTT12-036-0250. |
10 | Станция СПИН-КН22-01 | - корпус 500*300*120 мм; - Модуль СПИН-ПИ01-01; - 2 медиаконвертера MOXA IMC-21-S-SC; - ШИП-М-1000/12. 0000/00.0000/00-03; - Трансформатор "IEK", 0.25 220/36B. MTT12-036-0250. |
11 | Станция СПИН-КН23-01 | - корпус 500*300*120 мм; - Модуль СПИН-ПИ02-01; - 2 медиаконвертера MOXA IMC-21-S-SC; - ШИП-М-1000/12. 0000/00.0000/00-03; - Трансформатор "IEK", 0.25 220/36B. MTT12-036-0250. |
12 | Станция СПИН-КН00-01 | - корпус 300*300*120; - модуль СПИН 002М0-КН04.00.1. |
13 | Станция СПИН-КН01-01 | - корпус 300*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ01.00.0. |
14 | Станция СПИН-КН02-01 | - корпус 300*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - 2 модуля СПИН 000М0-ПИ01.00.0. |
15 | Станция СПИН-КН03-01 | - корпус 300*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль ИПКС. |
16 | Станция СПИН-КН04-01 | - корпус 500*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 100О1-КУ04.00.1; - 2 клеммника. |
17 | Станция СПИН-КН05-01 | - корпус 500*300*120 мм; - 2 модуля СПИН 002М0-КН04.00.1; - 2 клеммника. |
18 | Станция СПИН-КН06-01 | - корпус 500*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ02.00.0; - 2 клеммника. |
19 | Станция СПИН-КН07-01 | - корпус 500*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
20 | Станция СПИН-КН08-01 | - корпус 500*300*120 мм; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - 2 клеммника. |
21 | Станция СПИН-КН10-01 | - модуль СПИН-ПИ03-01 |
22 | Станция СПИН-КУ01-01 | - корпус 300*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - сплайс кассета СПИН 000О0-МО00.00. |
23 | Станция СПИН-КУ02-01 | - корпус 300*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00. |
24 | Станция СПИН-КУ03-01 | - корпус 300*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль ИПКС; - сплайс кассета СПИН 000О0-МО00.00. |
25 | Станция СПИН-КУ04-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 002М0-КН04.00.1; - 2 модуля СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
26 | Станция СПИН-КУ05-01 | - корпус 300*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 000М0-ПИ02.00.0; - сплайс кассета СПИН 000О0-МО00.00. |
27 | Станция СПИН-КУ06-01 | - корпус 500*300*120 мм; - 2 модуля СПИН 100О1-КУ04.00.1; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
28 | Станция СПИН-КУ07-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
29 | Станция СПИН-КУ08-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
30 | Станция СПИН-КУ09-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 002М0-КН04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
31 | Станция СПИН-КУ10-01 | - корпус 500*300*120 мм; - 2 модуля СПИН 100О1-КУ04.00.1; - модуль СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
32 | Станция СПИН-КУ11-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
33 | Станция СПИН-КУ12-01 | - корпус 500*300*120 мм; - модуль СПИН 100О1-КУ04.00.1; - модуль СПИН 002М0-КН04.00.1; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
34 | Станция СПИН-КУ13-01 | - корпус 500*300*120 мм; - 2 модуля СПИН 100О1-КУ04.00.1; - 2 модуля СПИН 000М0-ПИ01.00.0; - сплайс кассета СПИН 000О0-МО00.00; - 2 клеммника. |
Коробки | ||
35 | Коробка СПИН-ОС01-01 | - корпус 600*380*210 мм; - кроссирование 96 ОВ. |
36 | Коробка СПИН-ОС02-01 | - корпус 380*380*210 мм; - соединение 128 ОВ. |
Обозначение при заказе:
СПИН XXXYZ-RRSW.PH.V/FF
Где:
XXX – максимальная скорость передачи (Мбит/с):
000 – менее 1 МБод,
002 – 2 МБод,
010 – 10 МБод,
100 – 100 МБод.
Y – среда передачи:
0 – не определена;
М – медные проводники;
О – оптоволокно.
Z – наличие резервирования
0 – без резервирования
1 – с резервированием.
RR – функциональное назначение устройства:
БИ – барьер искробезопасности;
КН – коммутатор неуправляемый;
КУ – коммутатор управляемый;
ПИ – преобразователь интерфейса;
ИП – источник питания;
ТД – точка доступа;
МО – муфта оптическая;
ГЗ – грозозащита.
SW – уточнение функционального назначения, для КН, КУ, ГЗ – количество портов.
SW – возможность коммутации волокон
01 – кросс
02 – муфта
03 – кросс и узел связи;
04 – муфта и узел связи.
S – уточнение функционального назначения, для ПИ – тип преобразования:
0 – Ethernet / RS-485;
W – уточнение функционального назначения, для ПИ – уточнение преобразования:
1 – Ethernet / RS-485;
2 – Modbus TCP / Modbus RTU.
W – уточнение функционального назначения, для ПИ – вариант исполнения;
P – месторасположение:
0 – не определено;
1 – подземное устройство;
2 – наземное устройство.
H – форма исполнения:
0 – модуль (Ex-компонент);
1 – готовое Ex-устройство;
V – напряжение питания (может отсутствовать у пассивных устройств):
0 – =5 В;
1 – =12 В;
2 – ~12…24В 50Гц;
3 – ~220В 50Гц.
FF – вариант исполнения (может отсутствовать).
