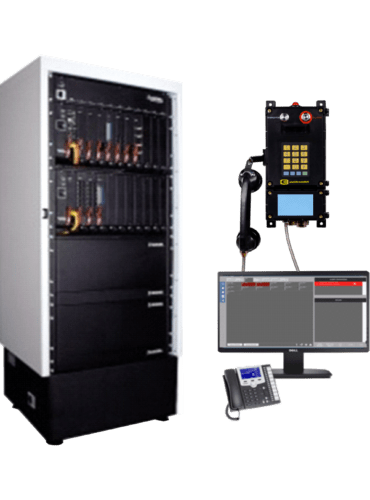

Комплекс шахтной телефонной связи искробезопасной на базе EMNET
Общая информация
Назначение
Комплекс предназначен для организации телефонной автоматической связи абонентов искробезопасной сети между собой и с абонентами поверхностной сети через общешахтную АТС, а также оперативно-диспетчерской связи, громкоговорящего оповещения и анализа производственных шумов на шахтах, в том числе опасных по газу или пыли.
В качестве абонентских устройств могут применяться телефонные аппараты ATI-X, ATGI-X.
Область применения
Cогласно маркировке взрывозащиты, наземные помещения и подземные выработки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с отраслевыми правилами безопасности.
Система позволяет соединить следующие узлы связи:
1. Телефонную связь на поверхности
2. Телефонную связь в шахте.
3. Громкоговорящую и аварийная связи в шахте
Телефонный аппарат ATI-X реализует следующие функции:
• Прием сигнала вызова с громкостью мин. 90 дБ
• Набор и прием номеров в тоновом режиме DTMF
• Набор и прием номеров в частотном режиме FSK [опция]
• Осуществление телефонных звонков в автоматическом режиме
• Прямой набор 3 запрограммированных номеров с помощью кнопок прямого выбора: 1.
ALARM - -вызов диспетчера в тревожном режиме , DYSP - вызов диспетчера в обычном ре-
жиме, 3. AWIZO - вызов телефониста
• Набор 14 запрограммированных номеров с помощью кнопок, закодированных в косвен-
ной памяти:
• Повтор последнего набранного номера – кнопка „R”
• Отображение на дисплее набранных номеров.
• Сигнализация правильной работы связи с аппаратом путем короткого мигания светодиода
на аппарате каждые 6 с. Эта сигнализация дополнительно облегчает нахождение места положения аппарата в темноте.
• Программирование аппарата и номеров с помощью клавиатуры, без необходимости разборки
устройства.
• Перерыв FLASH 10-250 мс под кнопкой „F” (регулируется программно).
• Возможность запуска внешних оповещателей (звуковых и световых), подключенных к аппарату.
