Элементы системы

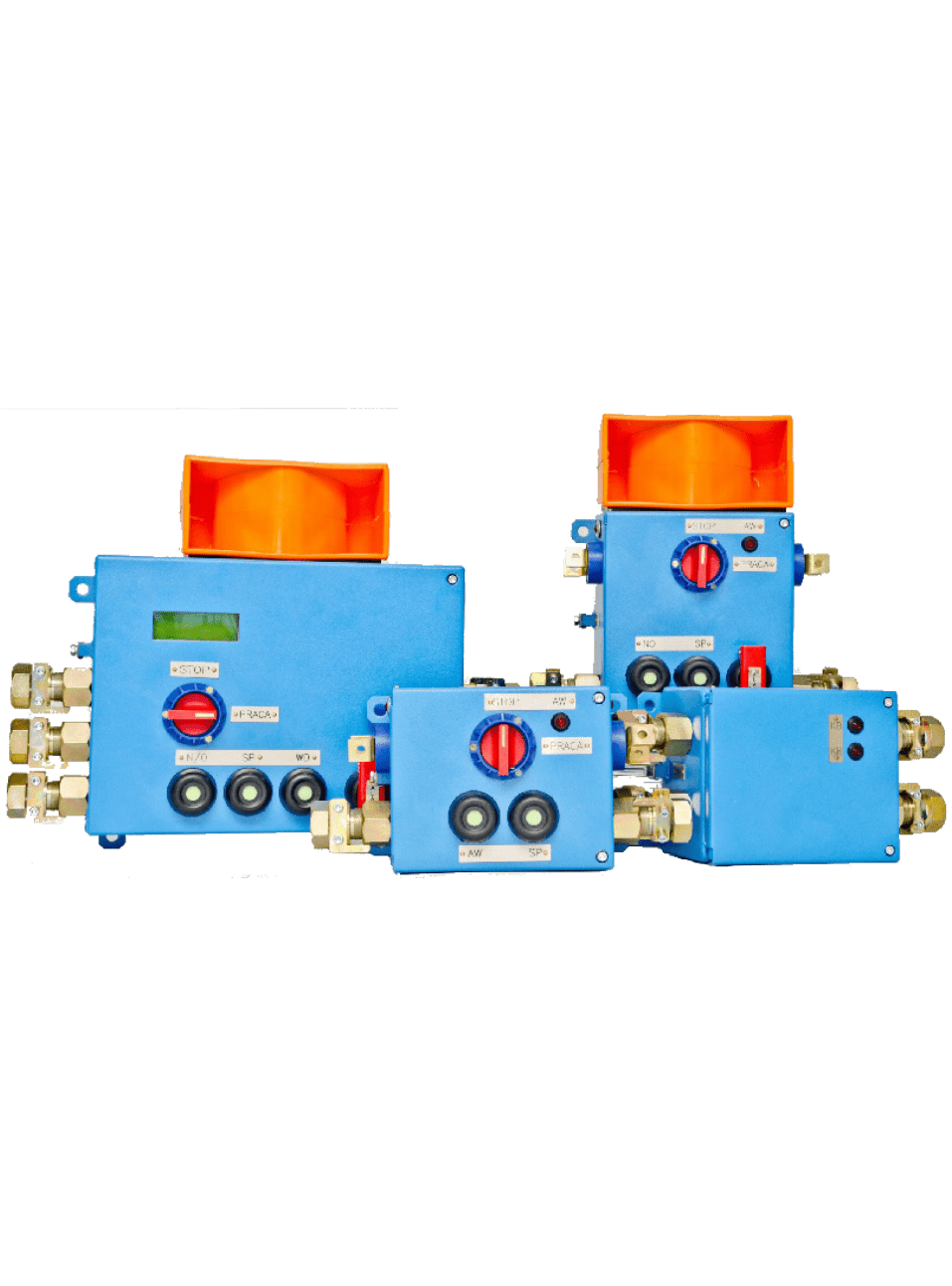

Искробезопасная система громкоговорящей связи, сигнализации и блокировки UGS-01/2
Общая информация
Искробезопасная громкоговорящая система связи, сигнализации и блокировки UGS-01 предназначена для двусторонней симплексной громкоговорящей связи между абонентами, осуществления предпусковой сигнализации и аварийной блокировки на протяженных технологических объектах (например конвейерная линия) горнодобывающих предприятий.
Область применения подземные выработки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с действующими Федеральными нормами и правилами в области промышленной безопасности.
Основные функции
Технические характеристики
Состав
Дополнительно
Документы
Система имеет следующие функциональные возможности:
- двусторонняя голосовая связь в режиме полудуплекс;
- передача тоновых сигналов;
- передача сигналов тревоги, имеющих приоритет перед остальными сигналами в рамках отдельных участков системы,
- предпусковая сигнализация, имеющая приоритет перед голосовыми и тоновыми сигналами,
- отключение и блокировка пусковой аппаратуры машин и оборудования,
- идентификация причины срабатывания защитного отключения и блокировки,
- блокировка запуска в случае повреждения громкоговорителя перед и во время передачи предупредительного сигнала,
- оповещение о блокировке и других состояний системы с помощью произвольных голосовых сообщений,
- идентификация устройства, инициировавшего сеанс голосовой связи, количества устройств установленных в отдельных участках системы, устройств принимающих сеанс голосовой связи,
- оптическая сигнализация на устройстве, вызвавшем защитную блокировку (светодиодная),
- контроль напряжения питания,
- контроль уровня заряда местного источника питания (батареи),
- контроль целостности линии передачи данных,
- локализация повреждённого участка линии передачи данных,
- диагностика аварийных состояний,
- диагностика параметров отдельных устройств, таких как: значения напряжения питания, уровня заряда аккумуляторов и т.п.
- вызов диспетчера и разговор в нормальном режиме,
- вызов диспетчера в режиме тревоги,
- оптическая и звуковая сигнализация вызова диспетчера в режиме тревоги,
- воспроизведение диспетчерских сообщений,
- сопряжение, в объёме разговора и передачи сигналов связи, с системами связи типа UGS-99/1, UGS-10, UGO-86/1,
- сопряжение, в объёме разговора и передачи сигналов связи, с системами связи с помощью устройства SWS-03,
- соединение до 8 участков систем UGS-01 в прямой или разветвлённой линии,
- передача данных на верхний уровень (систему визуализации) посредством интерфейса RS-422,
- сопряжение с контроллерами системы автоматизации конвейеров ELSAP.
