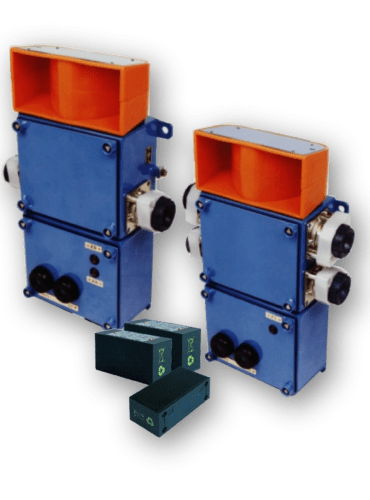

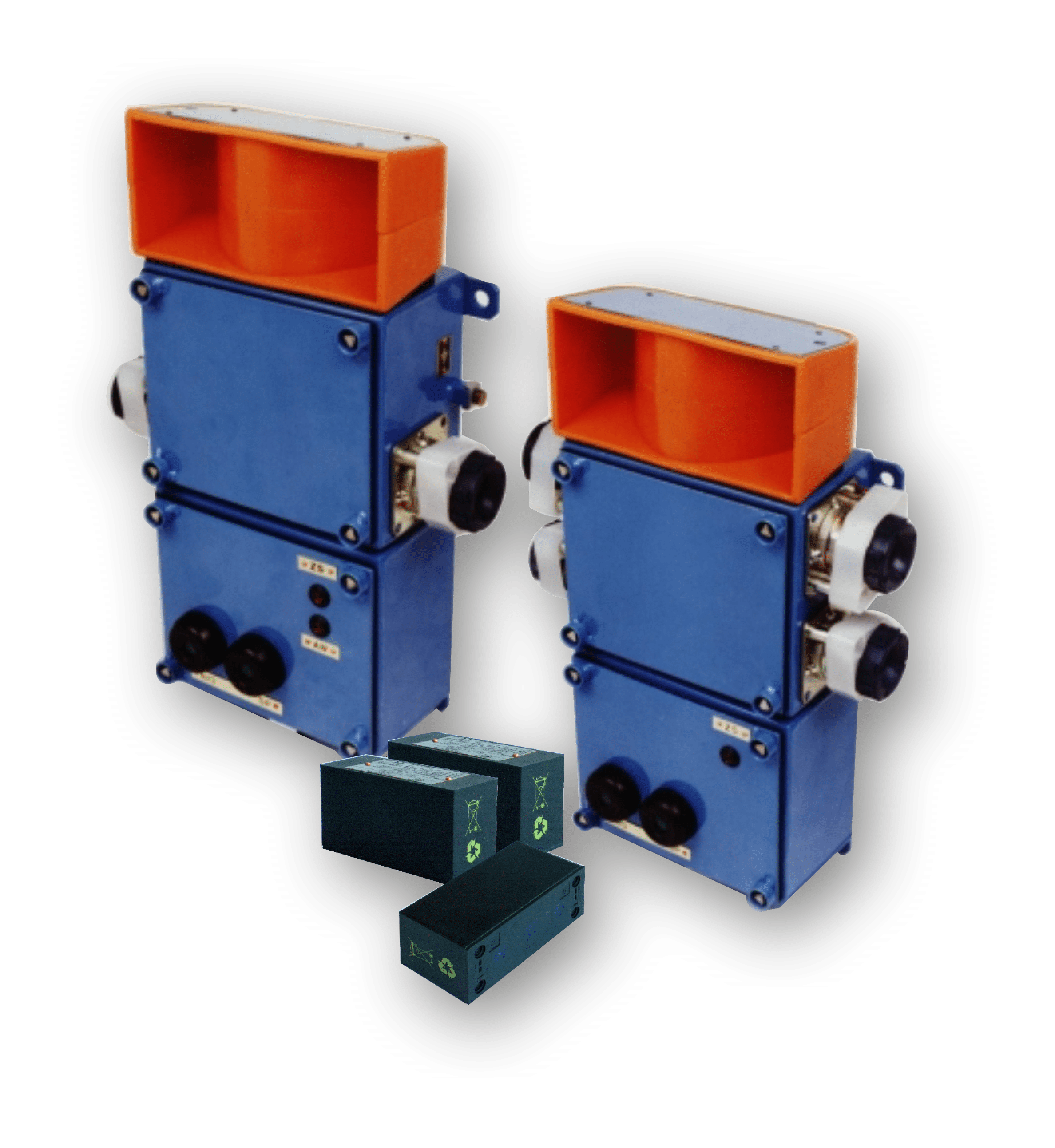

Искробезопасная система громкоговорящей связи и сигнализации UGO-86/1

Общая информация

Проводная искробезопасная громкоговорящая система связи и сигнализации UGO-86/1 предназначена для работы на горнодобывающих предприятиях с целью обеспечения громкоговорящей связи и тоновой сигнализации на вертикальном подъеме и вдоль конвейерной ленты.
Область применения - подземные горные выработки и рудники в том числе опасные по газу (метану) или пыли, в соответствии с маркировкой взрывозащиты и отраслевыми правилами безопасности.

Посмотреть подробнее

Состав реализуемых функций:
1. Функции связи: громкоговорящая связь и сигнализация.
2. Функции диагностики состояния элементов системы:
исправность всех элементов входящих в составе ГГС (контроль целостности жил проводов, а также контроль проводов соединяющих сигнализаторы, проверка состояния зарядки батареи местного источника питания).
3. Функции бесперебойного питания:
Отдельные сигнализаторы питаются от локальных источников питания типа 9ZZI-xx/03/xx, подзаряжаемых от источников питания через преобразователи, встроенные в сигнализаторы.
Аппаратура ГГС позволяет осуществлять координацию действий персонала (машинист подъемной машины, рукоятчик, помощник рукоятчика, стволовые и помощники стволовых), обслуживающего подъемную установку в следующих трех основных режимах (с подрежимами):
- ЛЮДИ. Сигнализация с горизонтов и приемной площадки;
- ГРУЗ;
- НЕГАБАРИТ;
- РЕВИЗИЯ. Сигнализация со стационарных постов.
За исключением подрежимов «ЛЮДИ. Сигнализация из клети» и «РЕВИЗИЯ. Сигнализация из клети».
Для реализации указанных выше функций сигнализации в перечисленных режимах Аппаратура обеспечивает связь машиниста подъема с обслуживающим персоналом отдельных сигнальных постов, а также персонала постов между собой, с помощью громкоговорящей связи (аппаратура громкоговорящей связи дополнительно выполняет функции звуковой сигнализации на стационарных постах сигнализации).

Наименование параметра	Значение
Внешние источники питания аппаратуры
Входное напряжение блока трансформаторного БТ-1 питания аппаратуры громкоговорящей связи В, 50 Гц	~127 +10/-15%
Входное напряжение блока трансформаторного БТ-3 питания аппаратуры громкоговорящей связи В, 50 Гц	~380 +10/-15%
Входное напряжение блока трансформаторного БТ-6 питания аппаратуры громкоговорящей связи В, 50 Гц	~660 +10/-15%
Вторичные источники питания аппаратуры
Входное напряжение источника питания ZVB аппаратуры громкоговорящей связи В, 50 Гц	~36 +10/-15%
Искробезопасный источник питания ZSI-94/1,В	~42, 127, 230, +10/-15%
Искробезопасное постоянное напряжение питания аппаратуры громкоговорящей связи, В	=15 +3/-3%
Искробезопасный аккумуляторный блок питания 9ZZI-xx/03/xx, В - 9ZZI-07/03/MH, мАч - 9ZZI-15/03/MH, мАч	=9 700 1500
Потребляемый ток (мощность)
Генератор голосовых сообщений GZS-04, мА Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1	0,1 0,07 0,07
Выходные параметры искробезопасных источников питания
Источник питания ZVB аппаратуры громкоговорящей связи =15 В: - максимальное выходное напряжение UО, В, не более - максимальный выходной ток IО, мА, не более - максимальная выходная мощность PО, мВт, не более - максимальная внешняя емкость СО, мкФ, не более - максимальная внешняя индуктивность LО, мГн, не более	В соответствии с сертификатом
Искробезопасный источник питания ZSI-94/1 - максимальное выходное напряжение UО, В, не более - максимальный выходной ток IО, мА, не более - максимальная внешняя емкость СО, мкФ, не более - максимальная внешняя индуктивность LО, мГн, не более	15,5 700 10 130
Входные параметры искробезопасных цепей питания аппаратуры
Концевой сигнализатор SKO-86/1: - максимальное входное напряжение Ui, В, не более - максимальная емкость Сi, нФ, не более - максимальная индуктивность Li, мГн, не более	В соответствии с сертификатом
Абонентский сигнализатор SKO-86/1: - максимальное входное напряжение Ui, В, не более - максимальная емкость Сi, нФ, не более - максимальная индуктивность Li, мГн, не более	В соответствии с сертификатом
Генератор голосовых сообщений GZS-04: - максимальное входное напряжение Ui, В, не более - максимальная емкость Сi, нФ, не более - максимальная индуктивность Li, мГн, не более	В соответствии с сертификатом
Степень защиты от внешних воздействий
Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1 Генератор голосовых сообщений GZS-04 Блок трансформаторный БТ-1 (БТ-3, БТ-6) Источник питания ZVB Искробезопасный источник питания ZSI-94/1 Искробезопасный аккумуляторный блок питания 9ZZI-xx/03/xx	IP54 IP54 IP54 IP54 IP54 IP54 IP20
Уровень и вид взрывозащиты
Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1 Генератор голосовых сообщений GZS-04 Блок трансформаторный БТ-1 (БТ-3, БТ-6) Источник питания ZVB Искробезопасный источник питания ZSI-94/1 Искробезопасный аккумуляторный блок питания 9ZZI-xx/03/xx	РВ Ex ib I Mb X/РO Ex ia I Ma X РВ Ex ib I Mb X/РO Ex ia I Ma X РВ Ex ib I Mb X/РO Ex ia I Ma X РВ Ex ds I РВ Ex ds [ia] I РВ Ex db mb [ib] Imb X РO Ex ia I Ma X
Масса, кг, не более
Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1 Генератор голосовых сообщений GZS-04 Блок трансформаторный БТ-1 (БТ-3, БТ-6) Источник питания ZVB Искробезопасный источник питания ZSI-94/1	10 10 5 20 10 14
Габариты, мм, не более
Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1 Генератор голосовых сообщений GZS-04 Блок трансформаторный БТ-1 (БТ-3, БТ-6) Источник питания ZVB Искробезопасный источник питания ZSI-94/1	314×434×133 314×434×133 300×225×125 570×415×100 515×210×100 425х315х122
Уровень звукового давления звукового сигнала на расстоянии 1 м от сигнального устройства
Системы громкоговорящей связи, Дб, не менее	90
Диапазон температур, °С
Концевой сигнализатор SKO-86/1 Абонентский сигнализатор SAO-86/1 Генератор голосовых сообщений GZS-04 Блок трансформаторный БТ-1 (БТ-3, БТ-6) Источник питания ZVB Искробезопасный источник питания ZSI-94/1 Искробезопасный аккумуляторный блок питания 9ZZI-xx/03/xx	-20 … +40 +5 … +40 -20 … +40 -5 … +35 -5 … +35 0 … +40 -20 … +55

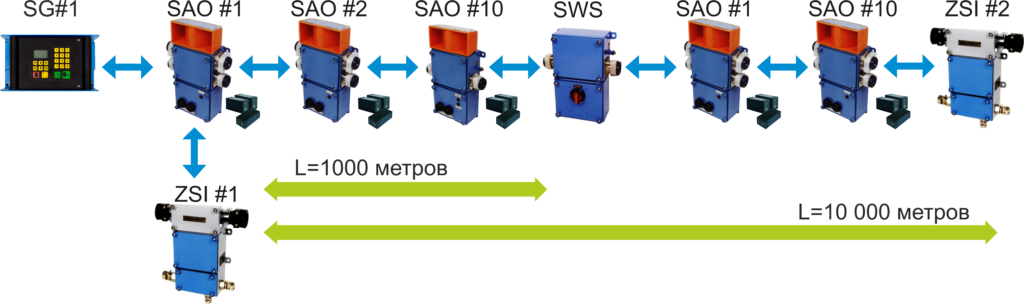

В состав системы входят:
- концевой сигнализатор SKO-86/1;
- абонентские сигнализаторы SAO-86/1;
- генератор голосовых сообщений GZS-04;
- искробезопасный источник питания постоянного тока ZSI-94/1.
В состав аппаратуры могут входить другие устройства, необходимость использования которых определяется на этапе проектирования, а также отсутствовать некоторые из вышеперечисленных устройств, наличие или отсутствие которых зависит от конкретной конфигурации системы.
Количество сигнализаторов в системе зависит от принятой концепции, но, учитывая ограничения по искробезопасности, должны выполняться следующие требования:
- протяженность системы не может превышать 10 км;
- количество сигнализаторов SAO не может превышать 99 шт.
Электропитание устройств SAO, SKO, GZS осуществляется от аккумуляторных источников питания 9 ZZI-xx/03xx.
