Микон III (Система газоаналитическая шахтная многофункциональная)
Общая информация
Назначение
Система «Микон III» предназначена для автоматического непрерывного измерения параметров состояния промышленных и горно-технологических объектов, в том числе параметров шахтной атмосферы и микроклимата, состояния технического и технологического состояния основного и вспомогательного технологического оборудования, осуществления местного и централизованного диспетчерского ручного, автоматизированного и автоматического управления оборудованием, обмена информацией с диспетчерским пунктом, обработки информации, ее отображения и хранения.
Область применения
Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.
Общая информация
Система «Микон III» позволяет на основе использования единых технических и программных средств реализовывать различные системы централизованного диспетчерского и местного, ручного, автоматического и автоматизированного контроля, мониторинга и управления. Объектами управления и контроля могут быть шахтная атмосфера и микроклимат, основное и вспомогательное технологическое оборудование, транспортные и вентиляционные системы, системы электро-, пневмо- и водоснабжения, системы пожаротушения и пр.
Система «Микон III» совместима с системой газоаналитической шахтной многофункциональной «Микон 1Р».
Система «Микон III» относится к 3-у поколению многофункциональных шахтных информационно-управляющих систем разработки и производства ООО «ИНГОРТЕХ» и отличается:
- наличием высокоскоростной универсальной системы передачи информации (СПИН), которая является единой для всех систем, поставляемых ООО «ИНГОРТЕХ»;
- применением универсального шахтного контроллера (КУШ) с развитыми инженерными средствами программирования и отладки;
- применением датчиков с цифровым интерфейсом.
Многофункциональность Системы основана на использовании программируемых микропроцессорных устройств в подземных выработках и на поверхности, применении стандартных протоколов и интерфейсов связи, унифицированных электрических сигналов, цифровых методов обработки, хранения, передачи и представления информации.
Реализуемые функции определяются программами работы подземных и наземных вычислительных устройств, набором и местом расположения используемых датчиков, исполнительных устройств и устройств сигнализации.

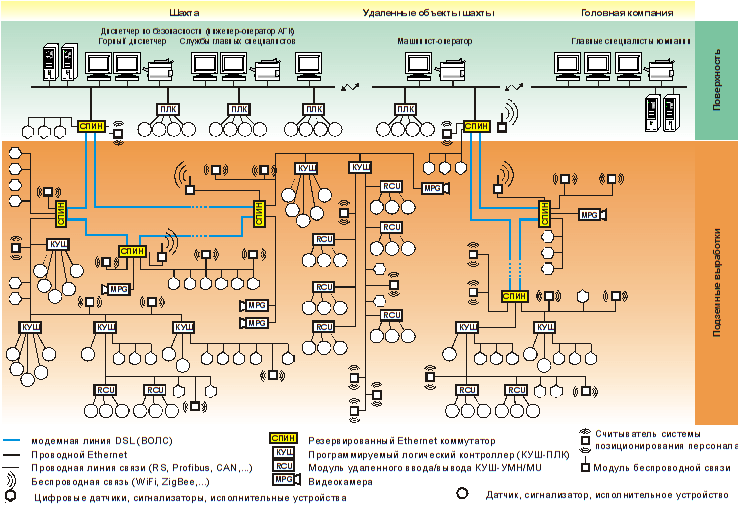

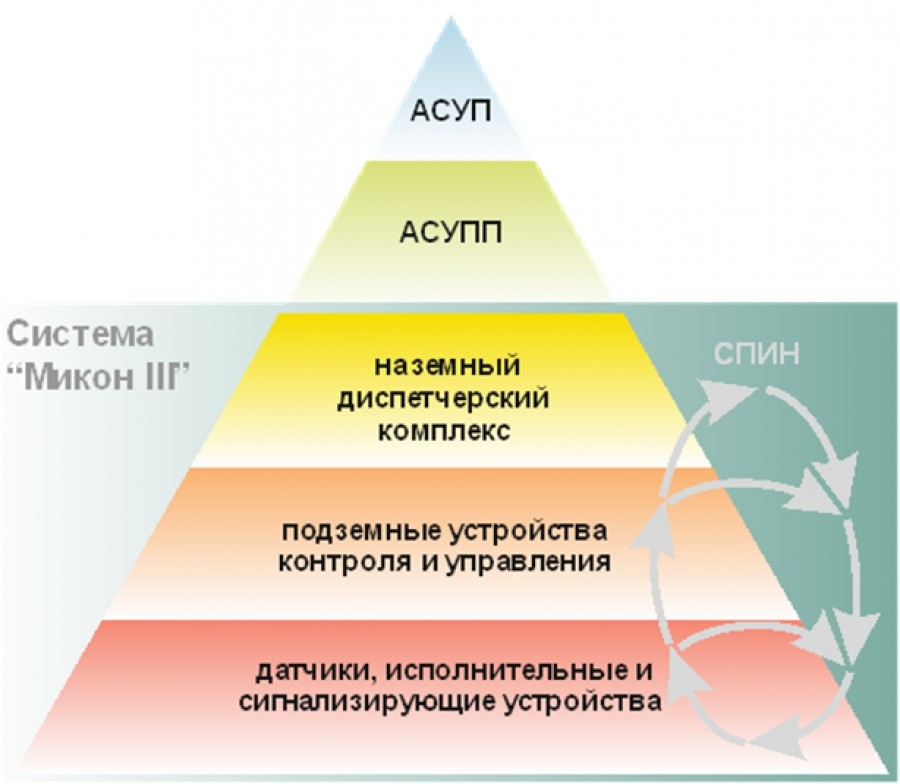

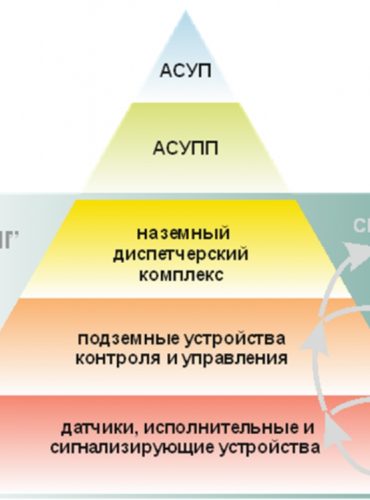

Система «Микон III» имеет многоуровневую структуру:
- на полевом уровне обеспечивается непосредственное сопряжение системы с горно-технологическими и горно-техническими объектами и персоналом с помощью датчиков, преобразователей, сигнализирующих и исполнительных устройств, щитов, постов и панелей управления;
- контроллерный уровень реализуется на подземных устройствах контроля и управления, которые обеспечивают преобразование сигналов, получаемых от аналоговых, дискретных и цифровых датчиков, формирование и реализацию управляющих сигналов для исполнительных и сигнализирующих устройств;
- коммуникационный уровень обеспечивает обмен информацией между устройствами полевого, контроллерного и диспетчерского уровней;
- диспетчерский уровень реализуется на наземных компьютерах: серверах, которые обеспечивают высокоуровневый доступ к информации, собираемой системой на объектах контроля.
Основным структурным элементом является система передачи информации СПИН, которая обеспечивает работу на двух уровнях связи: высокоскоростная связь (магистральный уровень); низкоскоростная связь (полевой уровень). Высокоскоростная связь реализуется с использованием технологии DSL (медные проводники) или Ethernet FX (оптическое волокно). Низкоскоростная связь реализуется с использованием технологии RS-485 по медным проводникам. СПИН обеспечивает сетевую интеграцию: системы газоаналитической шахтной многофункциональной «Микон 1Р», системы позиционирования горнорабочих и транспорта СПГТ-41, системы многофункциональной связи СМС «ИСЕТЬ», системы локального и текущего контроля горного массива «Микон-ГЕО», аппаратуру контроля эффективности работы газоотсасывающих установок и дегазационных сетей «КРУГ».
Основными функциями Системы на угольных шахтах являются:
а) автоматический газовый контроль – АГК и автоматическая газовая защита – АГЗ:
- измерение содержания метана, оксида и диоксида углерода, кислорода, водорода, других опасных и токсичных газов в рудничной атмосфере, скорости воздушных потоков в горных выработках, в каналах вентиляторов, воздуховодах, трубопроводах систем газоотсоса и дегазации, запыленности в воздухе рабочей зоны и контроль параметров микроклимата;
- контроль вентиляционных шлюзов;
- блокирование работы электрооборудования (АГЗ);
- обнаружение пожаров и их ранних признаков и управление установками пожаротушения;
- местная сигнализация;
- управление вентиляторами местного проветривания (АПТВ);
б) автоматизированное управление технологическими процессами (АСУТП) – местное и централизованное, диспетчерское и ручное, автоматизированного и автоматического управления основным и вспомогательным оборудованием, системами вентиляции, электро-, гидро- и пневмоснабжения;
в) передача разнородной информации между наземными и подземными вычислительными устройствами, системами связи, сигнализации, оповещения;
г) формирование многоуровневых диспетчерских (на шахте, в регионе, в центральном офисе):
- отображение информации на АРМ оператора, диспетчера, специалистов;
- формирование отчетов о газовой обстановке в шахте, работе технологического оборудования, функционировании систем безопасности и т.д.;
- хранение собранной информации и предоставление доступа к ней;
д) формирование интерфейсов для горного надзора и МЧС.
Основные технические характеристики:
Параметр | Значение |
Характеристики структуры | |
Количество датчиков с цифровым и аналоговым интерфейсами | без ограничений |
Количество дискретные датчики типа «сухой контакт» | |
Количество каналов управления (релейные выходы) | |
Подземные устройства контроля и управления | |
Устройства системы передачи информации | |
Наземные вычислительные устройства | |
Характеристики искробезопасных входов и выходов | |
Аналоговые входы: - напряжение постоянного тока, В - постоянный ток, мА | 0,4…2,0 (0,0…2,0) 1…5 (0…5) |
Частотные входы, Гц | 0…120 |
Дискретные входы | «сухой контакт» с диодом |
Релейный выход: максимально коммутируемые напряжение / ток / мощность, В/А/Вт | 60/1000/3 (200/150/3) |
Характеристики электропитания | |
Напряжение питания датчиков, подземных устройств контроля и управления, подземных элементов системы передачи информации | искробезопасное |
Напряжение питания / ток потребления датчиков, В / мА | 7…15 / 5…250 |
Напряжение питания элементов подземной части, В | ~ 36 / ~ 127 / ~ 380 / ~ 660 |
Напряжение питания элементов наземной части, В | ~ 220 |
Длительность питания от аккумуляторных батарей элементов подземной / наземной частей, час / мин., не менее | 16 / 5 |
Характеристики системы передачи информации (СПИН) | |
Низкоскоростные искробезопасные каналы связи СПИН: - тип - скорость передачи данных, кБод - расстояние (с повторителями), км, не более | RS-485, SAP 0,6…19,2 без ограничения |
Высокоскоростные искробезопасные каналы связи СПИН: - тип - скорость передачи данных, МБод - расстояние (с повторителями), км | DSL/EthernetTX/EthernetFX 0,0006 …100 6,5 (без ограничения)/0,15/40 |
Максимальное расстояние, км: - от датчиков до подземных устройствами контроля и управления - от подземных устройств контроля и управления до наземных вычислительных устройств | 3,5 без ограничения |
Метрологические характеристики:
Первичный измерительный преобразователь | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | T0.9, с, не более 1) |
Измерительный канал объемной доли метана и метано-водородной смеси | ||||
ДМС 01-(0-5) | от 0 до 100 % (об.д.) | от 0 до 2,5 % (об.д.) | ±0,2 % (об.д.) | 20 |
ДМС 01-(0-100) | от 0 до 100 % (об.д.) | от 0 до 60 % (об.д.) св. 60 до 100 % (об.д.) | ±5,0 % (об.д.) ±15 % (об.д.) | 20 |
ДМС 03 | от 0 до 100 % (об.д.) | от 0 до 2,5 % (об.д.) св. 5 до 100 % (об.д.) | ±0,1 % (об.д.) ±3 % (об.д.) | 10 |
ДМС 03Э | от 0 до 100 % НКПР | от 0 до 57 % НКПР | ±5 % НКПР 2) | 30 |
ИДИ-10 | от 0 до 100 % (об.д.) | от 0 до 2,5 % (об.д.) | ±0,2 % (об.д.) | 30 |
от 0 до 5 % (об.д.) св. 5 до 100 % (об.д.) | ±0,5 % (об.д.) ±10 % отн. | 30 | ||
Измерительный канал объемной доли токсичных газов, водорода и диоксида углерода | ||||
СДТГ 01, СДОУ 01 (СО) | от 0 до 200 млн-1 | от 0 до 50 млн-1 | ±(2+0,1?Свх) млн-1 | 120 |
ДОУИ (СО) | от 0 до 200 млн-1 | от 0 до 50 млн-1 | ±(3+0,1?Свх) млн-1 | 120 |
от 0 до 200 млн-1 | ||||
СДТГ 02 (H2) | от 0 до 999 млн-1 | от 0 до 50 млн-1 | ±(2+0,15?Свх) млн-1 | 120 |
СДТГ 03 (H2) | от 0 до 1,0 % (об.д.) | от 0 до 0,5 (об.д.) | ±0,1 % (об.д.) | 120 |
СДТГ 05 (NO) | от 0 до 100 млн-1 | от 0 до 10 млн-1 | ±(0,5+0,1?Свх) млн-1 | 120 |
СДТГ 06 (NO2) | от 0 до 100 млн-1 | от 0 до 10 млн-1 | ±(0,2+0,05?Свх) млн-1 | 120 |
СДТГ 11 (O2) | от 0 до 25% (об.д.) | от 0 до 25% (об.д.) | ±(0,5+0,1?Свх) % (об.д.) | 120 |
ИДИ-20 (CO2) | от 0 до 2 % (об.д.) | от 0 до 2 % (об.д.) | ±0,2 % (об.д.) | 30 |
Измерительный канал скорости воздушного потока | ||||
СДСВ 01 | от минус 60 до плюс 60 м/с | от 0,1 до 0,6 м/с св. 0,6 до 30 м/с | ±0,1 м/с ±(0,09+0,02?V) м/с | 20 |
Измерительный канал массовой концентрации пыли | ||||
ИЗСТ-01 | от 0 до 1500 мг/м3 | от 0 до 100 мг/м3 св. 100 до 1500 мг/м3 | ± 20 % прив. ± 20 % отн. | – |
Измерительный канал давления | ||||
СДД 01: - диф. давлений газа; - абс. давление газа; - абс. давление воды | – – – | от 0 до 5,89; от 0 до 40; от 0 до 100; от 0 до 500; от 0 до 1000 кПа от 53,2 до 114,4; от 60 до 2500 кПа от 0 до 0,6; от 0 до 1; от 0 до 2,5; от 0 до 6; от 0 до 10 МПа | ± 2% прив. | – |
Измерительный канал виброперемещения и зазора | ||||
ИВД-2 | – | от 0,4 до 6,0 мм | ± 3 % отн. | – |
Измерительный канал СКЗ виброскорости | ||||
ИВД-3 | – | от 0,8 до 70 мм/с | ± 6 % отн. | – |
Измерительный канал СКЗ виброскорости | ||||
ДТМ | от минус 55 до плюс 125 °С | от минус 50 до плюс 125 °С | ± 1°С | – |
Наименование устройства | Тип устройства | Кол-во | |
Подземная часть системы | |||
Подземные узлы связи | По проекту | ||
Подземный преобразователь интерфейса | |||
Оптическая муфта | СПИН 100О0-МО0*.11 | ||
Контроллер универсальный шахтный: - программируемый логический контроллер; - модули удаленного ввода-вывода | |||
Подземное вычислительное устройство | VAL101P | ||
Блок СПИН | СПИН | ||
Повторитель-барьер искробезопасности | ПБИ-485.01.** | ||
Шахтный источник питания | |||
Источник питания | ZVB, ZVB-VD | ||
Блок промежуточного реле | БПР | ||
Блок автоматического ввода резерва | БАВР | ||
Блоки трансформаторные | БТ-1, БТ-3 и БТ-6 | ||
Датчик метана | ДМС 01 и/или ДМС 03, и/или ИДИ 10.00.00, и/или ИТС2-CH4-** | ||
Измеритель скорости воздушного потока | CДСВ 01.YY.XX | ||
Датчик скорости воздушного потока | TX 592* | ||
Датчик оксида углерода | СДТГ 01 и/или СДОУ 01, и/или ДОУИ, и/или ИТС2-CO-** | ||
Датчик диоксида углерода | ИТС2-CO2-** и/или ИДИ 20.00.00 | ||
Измеритель запыленности | ИЗСТ-01 | ||
Датчик водорода | СДТГ 02 и/или СДТГ 03, и/или ИТС2-H2-** | ||
Датчик оксида азота | СДТГ 05 и/или ИТС2-NO-** | ||
Датчик диоксида азота | СДТГ 06 и/или ИТС2-NO2-** | ||
Датчик кислорода | СДТГ 11 и/или ИТС2-O2-** | ||
Датчик горючих газов (водорода) | ДМС 03Э и/или ИТС2-ГГ-**, и/или ИТС2-CXHY-** | ||
Стационарный датчик давления | СДД 01.XXxN.YyyL, СДД 01.ZZz | ||
Датчики виброперемещения и зазора | ИВД-2 | ||
Датчик СКЗ виброскорости | ИВД-3 | ||
Датчик температуры | ДТМ | ||
Датчики давления | TX6114, TX6141, TX6143 | ||
Датчики концентраций газов и выносные чувствительные головки типов | TX6363, TX6373, TX6383 | ||
Датчик температуры | TX6273 | ||
Устройство звуковой / визуальной сигнализации | TX6831 | ||
Устройство сигнализирующее | СУ-ХХ | ||
Ящик монтажный | ЯСУ-XX.Y.ZZ | ||
Наземная часть системы | |||
Шкаф для монтажа наземных элементов | По проекту | ||
ЦЭВМ - сервер (основной и резервный) | |||
ЦЭВМ - рабочее место оператора и диспетчера | |||
Устройство бесперебойного питания | |||
Наземный узел связи | По проекту | ||
Наземный преобразователь интерфейса | СПИН XXXYZ-ПИWW.21 | ||
Наземный источник питания | СПИН XXXYZ-ИПWW.21 | ||
Медиаконвертер | JetCON1501 (или аналог) | ||
Повторитель-барьер искробезопасности | ПБИ-485.02.** | ||
Внешние устройства, подсоединяемые к ЦЭВМ вне взрывоопасной зоны: - наземное устройство приема и передачи информации; - устройство сопряжения с телеметрической системой «Метан» - Ethernet-коммутатор | По проекту | ||
Дополнительные технические средства наземной части | |||
Программатор микросхем ПЗУ | По проекту | ||
Стиратель микросхем ПЗУ | |||
Микросхемы ПЗУ | |||
Программное обеспечение | |||
Операционная системы | По проекту | ||
Система управления базами данных | |||
Утилиты и службы | |||
Программное обеспечение «IngortechSCADA» | |||
- ПО сервера | rtVarSrv | 1 | |
- ПО связи с ПВУ | ValSrv | 1 | |
- ПО связи с ModbusRTU-устройствами | Lectus Modbus OPC/DDE сервер (или функциональный аналог) | По проекту | |
- системы управления базой данных | По проекту | ||
- ПО администрирования | Конфигуратор (rtConfig) | 1 | |
- ПО АРМ оператора | Оболочка оператора (rtRTS) | 1 | |
- дополнительные программные утилиты | 1 | ||
Комплекс прикладного программирования ПВУ | VPP | По проекту | |
Комплекс прикладного программирования КУШ | CoDeSys | ||
Документация | |||
Руководство по эксплуатации | ИГТ.0710000.100.00 РЭ | 1 | |
Альбом схем электрических | 1 | ||
Методика проведения измерений | 1 | ||
Программное обеспечение сервера. Руководство администратора | ИГТ.091000.000.00 РА | 1 | |
Система программирования ПВУ VPP. Руководство программиста | РП 4217-001-44645436-98-VPP | 1 | |
Руководство пользователя по программированию ПЛК в CoDeSys 2.3 | Редакция RU 2.7, для CoDeSys V2.3.9 | 1 | |
CoDeSys OPC-Server V2.0. Установка и использование | Версия 1.8 | 1 | |
Информационное обеспечение | ИО 3148.00.000.000 | 1 | |
Оболочка оператора. Руководство пользователя | ОО 3148.04.000.000 РП | 1 | |
Редактор мнемосхем. Руководство пользователя | ДИЗ 3148.03.000.000 РП | 1 | |
Установка и конфигурирование программного обеспечения. Руководство администратора | УСТН 4217.01.000.000 РА | 1 | |
Конфигуратор системы. Руководство пользователя | КНФГ 3148.02.000.000 РП | 1 | |
Планировщик отчетов. Руководство пользователя | ПЛОТ 3148.05.000.000 РП | 1 | |
Использование OPC-технологии. Руководство администратора | OPC 3148.06.000.000 РА | 1 | |
Программное обеспечение связи. Руководство пользователя | СВЗ 3148.02.000.000 РП | 1 | |
Служба точного времени и синхронизация времени. Руководство пользователя | СТВ 3148.07.000.000 РП | 1 | |
RTS. Создание базы данных с использованием MS SQL Server 2005. Руководство администратора | MSSQL2RTS 3148.01.000.000 РА | 1 | |
Паспорт | ИГТ.0710000.100.00 ПС | 1 | |
Методика поверки | МП–242-ХХХХ-2011 | 1 |
Типы и количество устройств, входящих в состав конкретного экземпляра системы, зависят от условий применения и определяются проектом. Перечень модификаций и исполнений элементов системы приведены в эксплуатационной документации на отдельные устройства.
В настоящее время состав Системы вносятся датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (ТУ 4215-012-76434793-10), которые обеспечивают измерение метана до 100 % об., метано-водородной смеси до 100 % НКПР, оксида углерода до 500 и 5000 млн-1, кислорода до 25 % об., сероводорода до 100 млн-1, диоксида углерода до 2 % об., оксида и диоксида азота лр 20 млн-1, водорода до 1500 млн-1.
В Системе используются ИК со следующими структурами:
1) датчик ДМС 01, ДМС 03, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01, ИЗСТ-01, СДД 01 с аналоговым выходом (0,4-2,0) В – ПВУ, СУ или КУШ-УМН – НУППИ FED/P или СПИН 000М0-ПИ01.21 – ЦЭВМ;
2) датчик СДОУ 01, СДТГ, ДОУИ, ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01 с аналоговым выходом (0,4-2,0)В и ДТМ (MicroLAN) – КУШ-УМН – устройства СПИН – ЦЭВМ;
3) датчик ДМС 03, СДСВ 01, ИДИ и ИВД-Х с цифровым выходом (RS-485/ModbusRTU) – устройства СПИН – ЦЭВМ;
4) датчик СДОУ 01, СДТГ, ДОУИ, ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01 с аналоговым выходом (0,4-2,0)В и ДТМ (MicroLAN) – КУШ-ПЛК – устройства СПИН – ЦЭВМ;
5) датчик ДМС 03, СДСВ 01, ИДИ и ИВД-Х с цифровым выходом (RS-485/ModbusRTU) – КУШ-ПЛК – устройства СПИН – ЦЭВМ.
Цифровые кодированные сигналы могут передаваться через различные системы передачи информации, в том числе осуществляющие преобразование интерфейсов и протоколов. Количество, состав и типы измерительных каналов Системы на конкретном горно-технологическом объекте или промышленном предприятии определяется Техническим проектом.
В Системе могут быть применены в качестве индикаторов следующие устройства:
Индикатор и выносные головки | Индицируемый показатель | Диапазон показаний |
ТХ592* | Скорость воздушного потока | от 0,3 до 30 м/с |
TX6273, TX6274 | Температура | от 0 до 200 °С |
TX6114, TX6141, TX6143 с выносными головками TX2071, TX2072, TX2075, TX625* | Давление | от 0 до 60 МПа |
MIC6321, TX 6363, TX 6373, TX 6383 | Содержание определяемых компонентов | метан: от 0 до 100 % (об.д.); диоксид углерода: от 0 до 2 % (об.д.); оксид углерода: от 0 до 500 млн-1; сероводород: от 0 до 50 млн-1; двуокись серы: от 0 до 20 млн-1; диоксид азота: от 0 до 20 млн-1; хлор: от 0 до 10 млн-1; кислород: от 0 до 25 % (об.д.); оксид азота: от 0 до 100 млн-1; водород: от 0 до 1000 млн-1; |
Уровни и виды взрывозащиты устройств:
Наименование устройства | Маркировка взрывозащиты | Степень защиты от внешних воздействий |
Система передачи информации СПИН: - подземный узел связи СПИН 100О1-КУ**.11 - наземный узел связи СПИН 100О1-КУ**.21 - наземный узел связи СПИН 002М*-КН**.21 - наземный преобразователь интерфейса СПИН 000М0-ПИ01.21 - наземный преобразователь интерфейса СПИН 000М0-ПИ02.21 - наземный источник питания СПИН 00000-ИП01.21 - подземный узел связи СПИН 002М*-КН**.11 - подземный преобразователь интерфейса СПИН 000М0-ПИ01.11 - подземный преобразователь интерфейса СПИН 000М0-ПИ02.11 - модуль преобразователя интерфейса СПИН 000М0-ПИ01.00 - модуль преобразователя интерфейса СПИН 000М0-ПИ02.00 - модуль управляемого коммутатора СПИН 100О1-КУ04.00 - модуль неуправляемого коммутатора СПИН 002М0-КН04.00 - модуль ИП СПИН 00000-ИП01.00 - муфта оптическая СПИН 100О0-МО0*.11 | РО Exsia[op is]I X [Exia op is]I X [Exia]I X [Exia]I X [Exsia]I X [Exia]I X РО ExiaI X РО ExiaI X РО ExsiaI X ExiaIU ExsiaIU Exsia[op is]IU ExiaIU [Exia]IU Ex op is I | IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 IP 20 IP 20 IP 20 IP 20 IP 54 IP 54 |
Контроллер универсальный шахтный КУШ: - КУШ-ПЛК.UWYZ, КУШ-УМН.UWYZ - КУШ-УМН/МU–XX.YW.01 (МU–XX.YW.01), КУШ-УМН/МU–XX.YW.02 (МU–XX.YW.02) - КУШ-УМН/МU–XX.YW.03 (МU–XX.YW.03), КУШ-УМН/МU–XX.YW.03 (МU–XX.YW.03) | РО ExiaI X РО ExiaI X ExiaIU | IP 54 IP 54 IP 20 |
Подземное вычислительное устройство ПВУ VAL101P | РО ExiaI | IP 54 |
Датчик метана стационарный ДМС 01 | РО ExiasI | IP 54 |
Датчики горючих газов стационарные: - ДМС 03; - ДМС 03Э | РО ExiasI Х РО ExiasI Х / 1ExiadsIIBT4/H2 X | IP 54 |
Датчик токсичных газов стационарный СДТГ ZZ.YY.XX | РО ExiaI X | IP 54 |
Стационарный датчик оксида углерода СДОУ 01 | РО ExiaI | IP 54 |
Датчики искробезопасные инфракрасные типа ИДИ | РО ExiaI | IP 54 |
Измерители запыленности стационарные ИЗСТ-01 | РО ExiaI | IP 54 |
Датчик давления стационарный СДД 01 | РО ExiaI | IP 54 |
Стационарный датчик скорости движении воздуха СДСВ 01 | РО ExiaI | IP 54 |
Датчик скорости воздушного потока ТХ592* | PO ExiaI / 0ExiaIICT4 X | IP54 |
Датчики концентраций газов TX6363, TX6363.84, TX6373, TX6373.84, TX6383, TX6383.84 | PO ExiaI / 0ExiaIIBT4 X | IP54 |
Датчик давления TX6141, TX6143 | PO ExiaI / 0ExiaIICT4 X | IP54 |
Датчики температуры TX6273, TX6274 с выносными чувствительные головки TX2071, TX2072, TX2075, TX625* | PO ExiaI / 0ExiaIICT4 | IP54 |
Датчик вибрации ИВД-Х (ТУ 4277-003-55181848-06) | РО ExiaI Х | IP 67 |
Устройство сигнализирующее СУ-ХХ | РО ExiaI | IP 54 |
Устройство звуковой / визуальной сигнализации TX6831 | PO ExiaI | IP54 |
Шахтный источник питания ШИП: - ШИП-C.K.S.YY/VV(+yy/vv): - YY = 01…03
- YY = 03…12 - ШИП-А.k.s.yy/vv: - YY = 01…03
- YY = 03…12 - ШИП-А.k.s.yy/vv-М: - YY = 01…03
- YY = 03…12 - ШИП-У.K.S.YY/VV+k.s.yy/vv | РВ Exds[ia]I Х / 1Exds[ia]IIB T4/H2 Х РВ Exds[ia]I Х РО Exs[ia]I Х / 0Exs[ia]IIB T4/H2 Х РО Exs[ia]I Х [Exsia]IU / [Exsia]IIB T4/H2 U [Exsia]IU РВ Exds[ia]I Х / РО Exds[ia]I Х | IP 54
IP 54 IP 54
IP 54 IP 40
IP 40 IP 54 |
Источник питания ИП ZVB | РВ Exds[ia]I/ РO Exs[ia]I | IP 54 |
Блок промежуточного реле БПР | РВ Exds[ia]I | IP 54 |
Блок автоматического ввода резерва БАВР | РВ Exds[ia]I | IP 54 |
Блоки трансформаторные БТ-1, БТ-3, БТ-6 | РВ ExdsI | IP 54 |
Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P | [Exia]I | IP 20 |
Повторитель-барьер искробезопасности: - ПБИ-485.01.**; - ПБИ-485.02.** | РО ExiaI Х [Exia]I X | IP 54 |
Ящик монтажный ЯСУ-XX.Y.ZZ | РО ExiaI | IP 54 |
Устройство сопряжения с телеметрической системой «Метан» | [Exia]I | IP 20 |
Датчик горючих и токсичных газов интеллектуальный стационарный ИТС2: - ИТС2-CH4- (01, 03, 05, 06); -ИТС2-CH4-02 (04, 25), ИТС2-ГГ-**, ИТС2-CXHY-**, ИТС2-CO-**, ИТС2-O2-**, ИТС2-H2S-**, ИТС2-CO2-**, ИТС2-NO-**, ИТС2-NO2-**, ИТС2-H2-** | РО ExiasI Х РО ExiasI Х / I ExiadIIB+H2 T4 X | IP 54 |
Блок СПИ | РО ExiaI X / 1 ЕхiaIIB+H2 T4 X | IP 54 |
Преимущества:
- Соответствие государственным стандартам и требованиям безопасности.
- Универсальность применения: решение задач технологических и газовых защит и блокировок, диспетчерского контроля и управления, шахтной автоматики на общей программно-технической базе.
- Применение на наземных и подземных объектах контроля и управления.
- Количество каналов ввода-вывода, узлов связи, наземных АРМ - не ограничено и определяется текущими потребностями.
- Система является многоуровневой и распределенной.
- Система совместима по сигналам и питанию с другими шахтными информационно-управляющими системами.
- Система “Микон 1Р” входит в состав системы “Микон III”, что обеспечивает простоту модернизации и сохранение инвестиций прошлых периодов.
- Обеспечена возможность развертывания на базе Системы считывателей системы СПГТ-41 (наблюдение за положением персонала по п.41 ПБ 05-618-03).
- Информационная открытость и совместимость, использование стандартных интерфейсов и протоколов, возможность подключения к общепромышленным АСУ.
- Система предоставляет стандартные интерфейсы для ее интеграции в АСУПП (автоматизированные системы управления производственными процессами) и АСУП (автоматизированные системы управления предприятием).
- Впервые применены основные датчики АГК (метан и скорость воздуха) с цифровым интерфейсом.
- Длительность работы в аварийных условиях - 16 часов и более.
- Возможность резервирования линий связи и питания.
