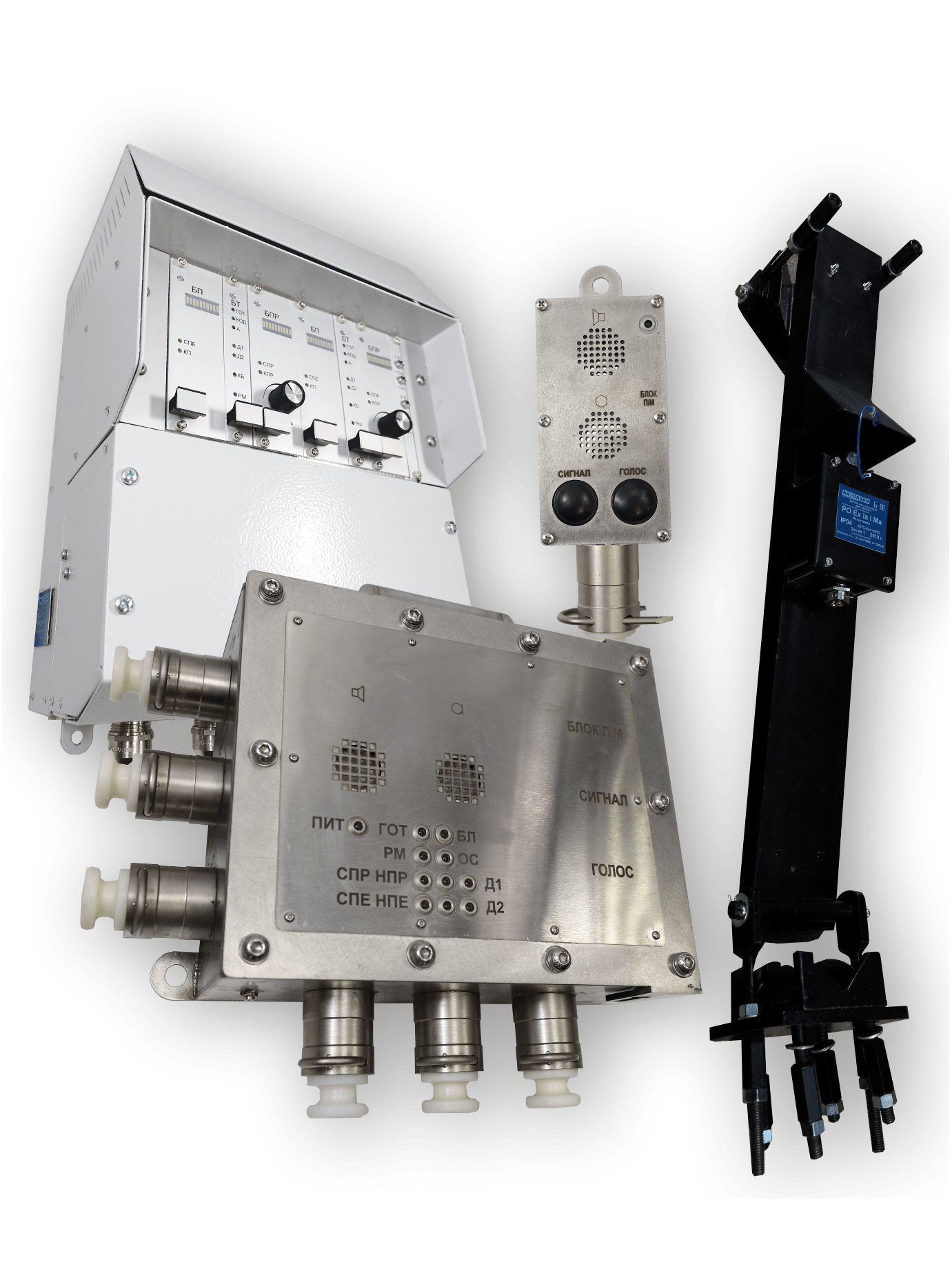

Комплекс индуктивной голосовой связи по канату и контроля датчика напуска ECHO-XX
Общая информация
Назначение
обеспечение голосовой связи, сигнализации (в том числе аварийной) на подъемных установках шахт и рудников между рабочими, находящимися в движущемся сосуде и оператором подъемной машины, приема/передачи сигналов датчиков из подъемного сосуда. Аналог систем СИГНАЛ-5, СИГНАЛ-17, СИГНАЛ-18, СИГНАЛ-19, СИГНАЛ-20, РАДУГА, ВЕСНА
Область применения
Cогласно маркировке взрывозащиты, наземные помещения и подземные выработки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с отраслевыми правилами безопасности.
Принцип действия

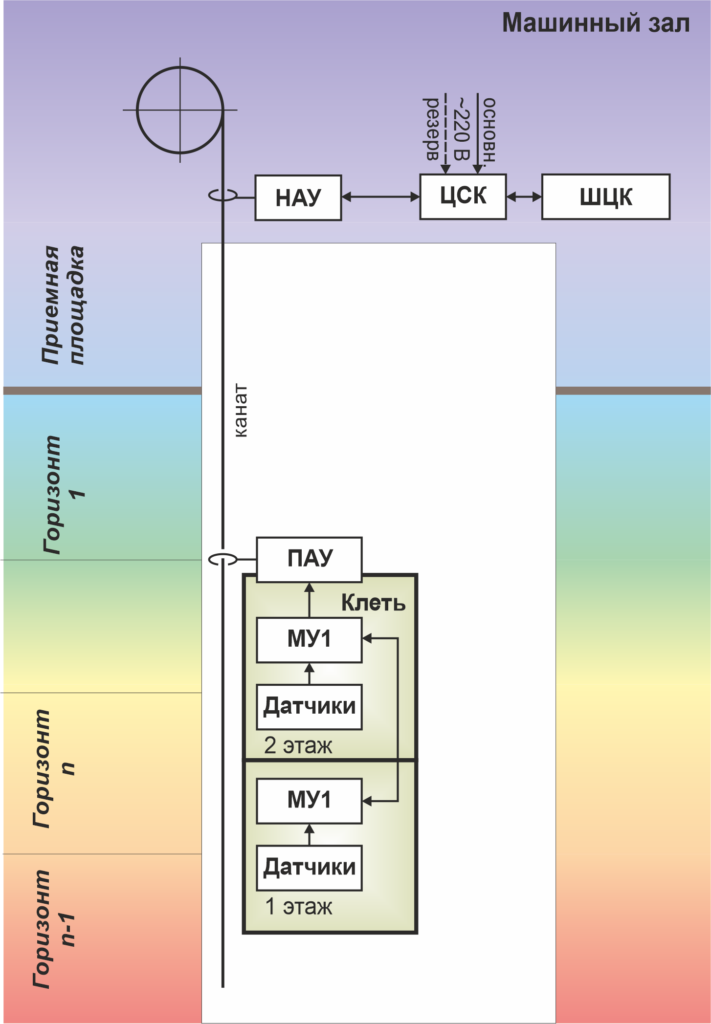

основан на индуктивной связи по тяговым или несущим канатам шахтной подъемной установки с помощью индукционных антенн, установленных стационарно под копровым шкивом и на канате у подъемного сосуда. Важным условием полноценной связи (только модификации «А» и «B») является замкнутый электрический контур между антеннами на поверхности и антеннами у сосуда, образуемый канатом и естественным заземлением: в верхней точке за счет копрового шкива, в нижней точке за счет металлических несущих или несущих канатов. Для многоканатных подъемных машин электрический контур образуется за счет замкнутого контура каната и металлических конструкций. Модификации комплекса C и D работают как на подъемах с замкнутым, так и разомкнутым контуром (деревянные направляющие, подъемные сосуды с полиуретановыми вставками)
При передаче голосовых, служебных сигналов центральной станцией, передающая индукционная антенна создает вокруг себя электромагнитную индукцию, в следствии которой в канате возникает индукционный ток, который принимается индукционной антенной мобильного устройства.
Для передачи сигналов используется частотная модуляция (ЧМ) – модуляция, при которой несущая частота изменяется в соответствии с модулирующим сигналом.
Комплекс позволяет осуществлять:
- двунаправленную, дуплексную голосовую связь между оператором подъемной машины и рабочими, находящимися на крыше движущегося сосуда или в сосуде;
- технологическую связь и сигнализацию при осмотрах и ремонтах стволов между рабочим, находящимся на крыше сосуда или на противовесе, и машинистом подъемной установки;
- прием/передачу состояния датчиков напуска каната, клетевых стопоров и дверей, затвора, веса скипа в подъемном сосуде и состояния аккумулятора мобильного устройства;
- осуществление всех необходимых блокировок: защиту от напуска каната в ствол, защиту от открывания клетевых стопоров при движении клети, запрет пуска подъемной машины при открытых клетевых стопорах, аварийную остановку подъемной машины из клети;
- движение на подъемном сосуде в режиме "ЛИФТ";
