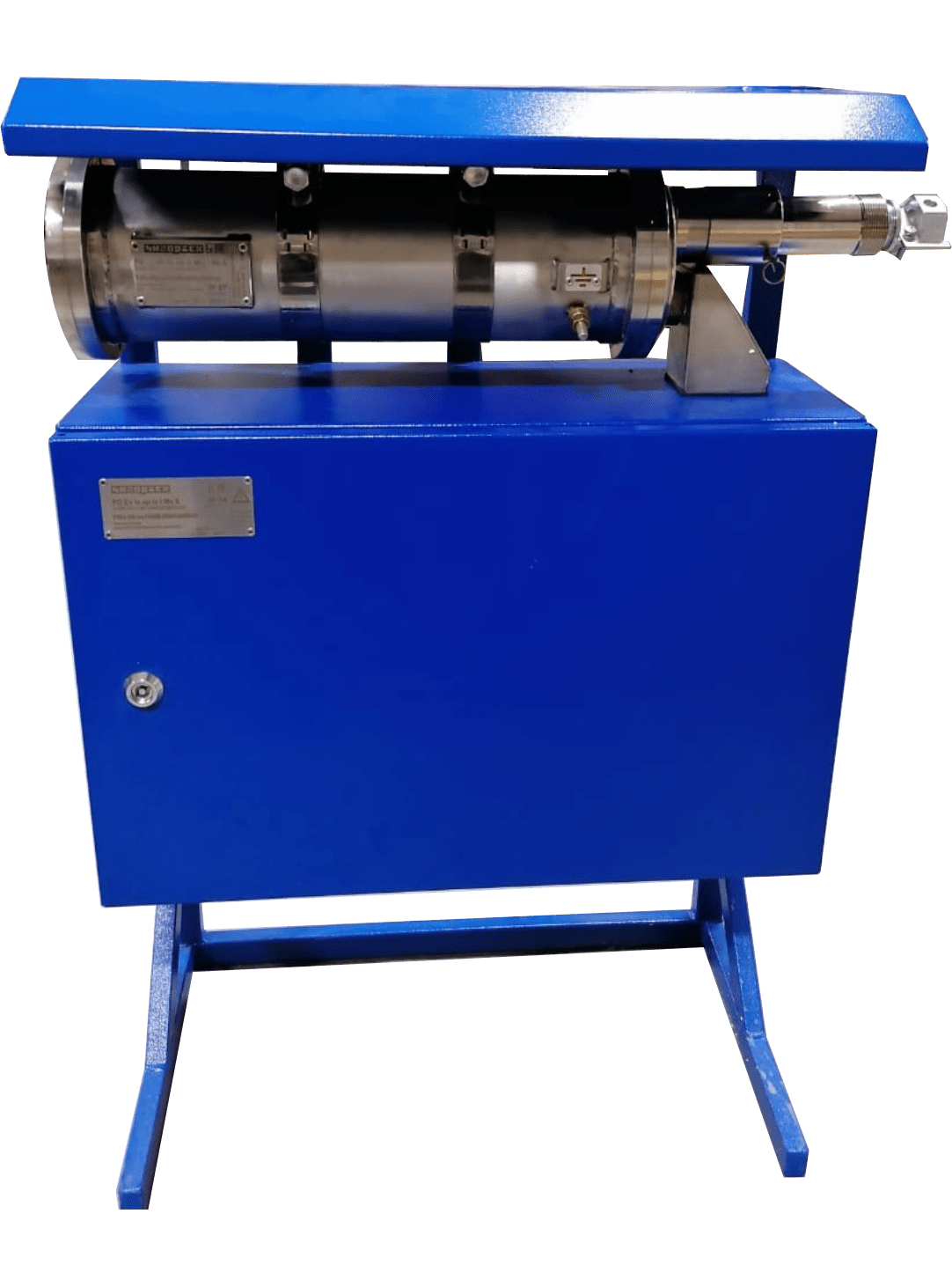

АРГОС (Система видеонаблюдения)
Общая информация
Назначение изделия
Аппаратура предназначена для обеспечения визуального контроля над технологическими процессами в подземных условиях.
Область применения
Cогласно маркировке взрывозащиты, наземные помещения и подземные выработки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с отраслевыми правилами безопасности.
Принцип действия
Объектив камеры формирует изображение на светочувствительной матрице; матрица осуществляет преобразование изображения в цифровой электрический сигнал; электрический сигнал, посредством процессора камеры, подвергается цифровой обработке, сжатию видеокодеком H.264 и упаковкой в кадры 100Base-TX; с выхода камеры, кадры 100Base-TX попадают в медиаконвертор, где происходит преобразование физического уровня ─ из электрического в оптический, стандарта 100Base-FX.
а) обеспечение взрывобезопасного интерфейса передачи видеоинформации, (конкретный тип интерфейса зависит от модификации камеры);
б) возможность работы от сетевого питания ~ 36 или ~ 127 В;
в) получение и сжатие видеоинформации с настраиваемым разрешением и количеством кадров в секунду в зависимости от пропускной способности канала и требований заказчика: 1280×1024 (SXGA), 1280×720 (HD), 1024×768 (XGA), 640×480 (VGA), 320×240 (QVGA) со скоростью кадров от 2 до 30 fps;
г) скорость передачи от 64 кбит/с до 8 Мбит/с в зависимости от примененных настроек;
д) возможность передачи информации в несколько потоков;
е) ручную настройку: яркости, контрастности, четкости, насыщенности, оттенка и др.;
ж) передачу видеоинформации в соответствии с IP-протоколом, предусмотреть возможность (за счет установки дополнительных модулей) передачу данных по радиоканалу или медному кабелю);
з) удаленная настройка эквивалентного фокусного расстояния и настройку на резкость;
и) предоставление зеркально отображенного видео по горизонтальной и вертикальной оси;
к) сигнализация о движении в заданной области кадра;
л) накопление видеоинформации на встроенном носителе;
м) индикацию наличия напряжения питания и связи.
