Подземное вычислительное устройство (VAL101P/VAL103)
Общая информация

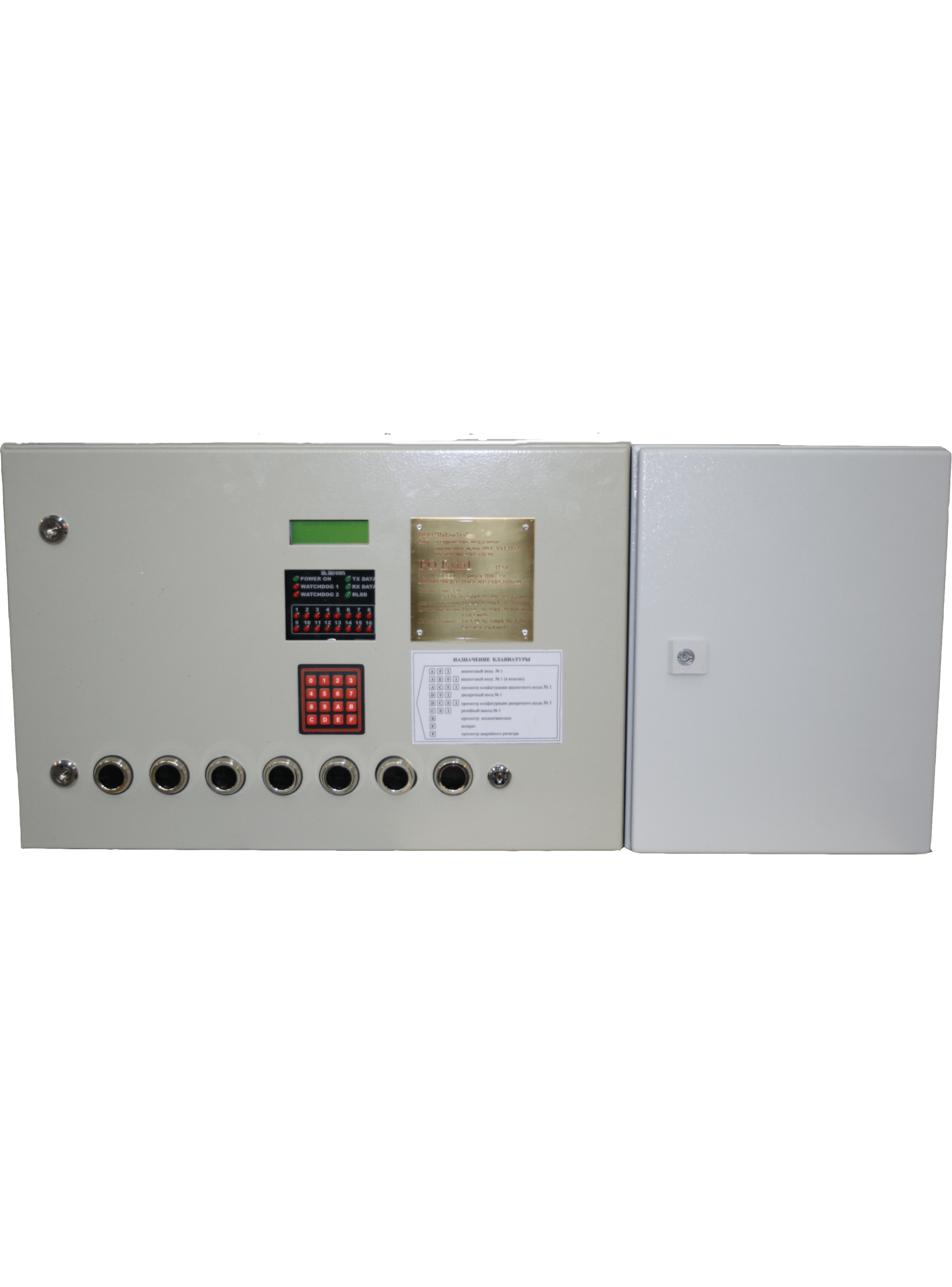

Подземное вычислительное устройство VAL101P (ПВУ) предназначено для использования в составе системы газоаналитической шахтной многофункциональной «Микон 1Р» (система). ПВУ служит для приема, обработки и передачи в центральный компьютеризованный диспетчерский пункт информации, поступающей от измерителей основных и дополнительных параметров шахтной атмосферы (метан, оксид углерода, скорость воздушного потока, кислород, водород и т.д.), других датчиков системы «Микон 1Р» и других шахтных информационных и управляющих систем.
Область применения
Контроль и управление состоянием воздуха угольных шахт и прочих объектов угольного хозяйства и промышленных предприятий, на которых возможны возгорания и пожары, контроль и управление технологическими процессами.
- измерение объемной доли метана в воздухе (автоматический газовый контроль - АГК);
- измерение концентрации оксида углерода в воздухе (АГК);
- измерение скорости воздушных потоков в горных выработках (автоматический контроль воздуха – АКВ), в каналах вентиляторов, воздуховодах, трубопроводах систем газоотсоса и дегазации;
- автоматический контроль состояния вентиляционных шлюзов (АКВШ);
- раннее обнаружение пожаров;
- контроль дополнительных параметров шахтной атмосферы, горного массива, состояния технологического оборудования и аппаратов энергоснабжения (телеизмерение – ТИ и телесигнализация – ТС);
- контроль состояния систем противопожарной защиты и орошения (ТИ и ТС);
- местная и телесигнализация о превышении значений контролируемых параметров заданных величин;
- местное отображение информации;
- выдача команд на автоматическое отключение электрооборудования в контролируемых выработках (автоматическая газовая защита - АГЗ);
- управление вентиляторами местного проветривания при проходке подготовительных забоев (автоматическое управление проветриванием тупиковых выработок - АПТВ);
- централизованное воздействие на локальные системы автоматического управления основным и вспомогательным оборудованием (телеуправление – ТУ);
- местное и централизованное, диспетчерское и ручное, автоматизированное и автоматическое управление основным и вспомогательным оборудованием, системами вентиляции, электроснабжения, гидроснабжения, пневмоснабжения.
Наименование параметра | Значение |
Аналоговые входы: | |
количество, шт. | 14 |
диапазон входного сигнала постоянного напряжения, В | 0,4…2,0 |
входное сопротивление, КОм, не менее | 50 |
диапазон входного сигнала постоянного тока, мА | 0(1)…5 |
шунт для сигнала тока до 5 мА, Ом/Вт | 400±2 / 0,5 |
диапазон входного сигнала постоянного тока, мА | 0(4)…20 |
шунт для сигнала тока до 20 мА, Ом/Вт | 100±0,5 / 0,5 |
Дискретные входы: | |
тип | «сухой контакт» |
количество, шт. | 16 (32 / 48) |
Релейные выходы: | |
количество, шт. | 8 (16 / 24) |
тип | «сухой контакт» |
сопротивление в разомкнутом состоянии, МОм, не менее | 1 |
сопротивление в замкнутом состоянии, Ом, не более | 1 |
Частотные входы (только через преобразователь ПЧН): | |
диапазон частот, Гц | 0…30 |
эффективный диапазон изменения частоты входного переменного напряжения | 5…30 |
диапазон входного переменного напряжения, В | 0…30 |
диапазон выходного напряжения постоянного тока, В | 0,4…2,0 |
Предел допускаемого значения основного отклонения значения входного напряжения постоянного тока, В | ±0,0125 |
Номинальная статическая характеристика преобразования входного напряжения Uв цифровой код Код: | |
вид характеристики: | Код=160хU |
диапазон значений цифрового кода Код, ед. | 0…200 |
дискретность значений цифрового кода, ед. | ±1 |
Предел допускаемого значения основного отклонения значения преобразования входного напряжения постоянного тока, В | ±0,0125 |
Предел допускаемого значения дополнительного отклонения значения преобразования токовой составляющей входного напряжения постоянного тока при отклонении температуры окружающего воздуха от нормального значения в рабочем диапазоне температур от - 5 °С до + 40 °С, В | ±0,0125 |
Период сканирования аналоговых входов, с, не более | 0,5 |
Время установления показаний, с, не более | 2 |
Время срабатывания, с, не более | 0,5 |
Коэффициент возврата, не менее | 0,99 |
Предел допускаемого значения отклонения значения напряжения срабатывания сигнализации, В, не более | ±0,0125 |
Количество знакомест матричного знакосинтезирующего ЖКД, шт. | 4´20 |
Сигнализация: | |
о наличии напряжения питания | 1 СДИ |
о состоянии охранных таймеров | 2 СДИ |
о состоянии цифровой системы передачи данных | 3 СДИ |
Количество программно управляемых СДИ, шт. | 16 |
Количество кнопок клавиатуры, шт. | 4´4 |
Количество встроенных кнопок управления, шт., не более | 7 |
Характеристика системы передачи информации по ГОСТ Р МЭК 870-5-1-95: | |
класс организации передачи | S3 |
формат класса | FT3 |
класс достоверности передачи данных | I2 |
интерфейс | BS6556 (ч.II) или RS-485 |
скорость передачи, Бод, не менее | 600 |
Характеристика процессорной платы: | |
тип процессора / разрядность, бит | Н8 / 16 |
тактовая частота, МГц | 6,144 |
объем памяти программ / энергонезависимого ОЗУ, Кбайт | 64 / 32 |
количество охранных таймеров, шт. | 2 |
Время сохранения информации в энергонезависимом ОЗУ, ч, не менее | 4000 |
Тип языка программирования по МЭК 61131-3 | LD |
Напряжение питания, В | 12 ± 1,5 |
Ток потребления (при номинальном напряжении питания), мА, не более | 200 |
Потребляемая мощность, Вт, не более | 2,5 |
Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99 | РО ExiaI |
Входные искробезопасные параметры цепи питания вычислительного устройства: | |
максимальное входное напряжение, Ui, В | 15 |
максимальный входной ток, Ii, мА | 250 |
максимальная входная мощность, Pi, Вт | 3 |
максимальная внутренняя емкость, Сi, мкФ | 2,2 |
Выходные искробезопасные параметры линии передачи данных при использовании модулей: | |
АМ2Р и АТ5Р (интерфейс BS6556): | |
максимальное выходное напряжение, UО, В | 4,7 |
максимальный выходной ток, IО, мА | 250 |
максимальная выходная мощность, PО, Вт | 1,2 |
максимальная внешняя индуктивность, LО, мГн | 1 |
максимальная внешняя емкость, СО, мкФ | 4 |
АМ2-RS485 и АТ5-RS485 (интерфейс RS-485): | |
максимальное выходное напряжение Uо, В | 7,14 |
максимальный выходной ток Iо, мА | 64 |
максимальная выходная мощность Pо, Вт | 0,68 |
максимальная внешняя индуктивность Lо, мГн | 1 |
максимальная внешняя емкость Со, мкФ | 4 |
максимальное входное напряжение Ui, В | 13,5 |
максимальный входной ток Ii, мА | 231 |
максимальная внутренняя емкость Сi, мкФ | 1 |
максимальная внутренняя индуктивность Li, мГн | 0 |
Входные искробезопасные параметры вычислительного устройства: | |
цепи аналоговых входов (модули AT2AP, AT2BP с AT21AP, AT21BP) | |
максимальное входное напряжение, Ui, В | 20 |
максимальный входной ток, Ii, мА | 16 |
максимальная входная мощность, Pi, Вт | 0,3 |
цепи дискретных входов (типа «сухой контакт») при использовании модулей: | |
АТ1 (без гальванической развязки): | |
максимальное выходное напряжение, UО, В | 5 |
максимальный выходной ток, IО, мА | 11 |
максимальная входная мощность, Pi, Вт | 0,055 |
максимальная внутренняя емкость, Сi, мкФ | 0,1 |
АТ1-ГР (с гальванической развязкой): | |
максимальное выходное напряжение, UО, В | 15 |
максимальный выходной ток, IО, мА | 12 |
максимальная входная мощность, PО, Вт | 0,18 |
максимальная внутренняя емкость, Сi, мкФ | 2,2 |
Параметры искробезопасных цепей преобразователя ПЧН: | |
входные цепи частотных сигналов: | |
максимальное входное напряжение, Ui, В | 45 |
максимальный входной ток, Ii, мА | 4,5 |
выходные цепи: | |
максимальное выходное напряжение, Uo, В | 15 |
максимальный выходной ток, Io, мА | 10 |
максимальная выходная мощность, Po, Вт | 0,01 |
Максимальные параметры электрического сигнала, коммутируемого релейными выходами при использовании модулей: | |
АТ6 и АТ7 (электромеханические реле): | |
максимальное напряжение, UО, В | 60 |
максимальный ток, IО, А | 1 |
максимальная мощность, PО, Вт | 3 |
АТ6-ОРТО (оптореле): | |
максимальное напряжение, UО, В | 400 |
максимальный ток, IО, А | 0,13 |
максимальная мощность, PО, Вт | 0,55 |
Степень защиты от внешних воздействий по ГОСТ 14254 | IP54 |
Класс оборудования по способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | III |
Масса, кг, не более | 35 |
Габариты, мм, не более: | |
основного корпуса | 600 х 400 х 230 |
дополнительного корпуса | 400 х 400 х 230 |
В состав ПВУ стандартной поставки входят следующие электронные платы:
1) плата центрального процессора (AM1);
2) модемная плата (AM2P или AM2-RS485);
3) плата управления клавиатурой и дисплеем (AM3);
4) плата дискретных входов (AT1 или АТ-1ГР);
5) платы аналоговых входов (AT2A/L, AT2B/L или AT2AP, AT2BP с AT21AP, AT21BP);
6) плата источников стабилизированного напряжения (AT4P или AT4R);
7) интерфейсная модемная плата (AT5P или АТ5-RS485); ©® ИНГОРТЕХ v.10-04A 10
Подземное вычислительное устройство ПВУ. РЭ 4231-001-44645436-98
8) платы релейных выходов (AT6P или AT6P-OPTO).
