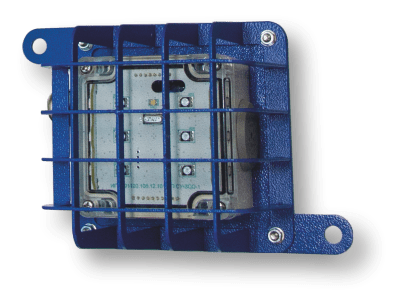

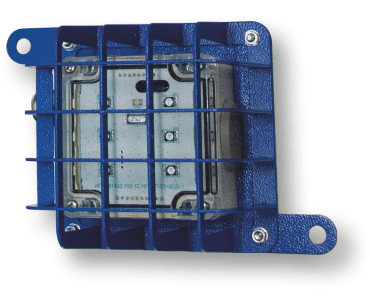

СУ-XX(СУ-37.ЗСО)
Общая информация
Сигнализирующие устройства (далее СУ) предназначены для выполнения требований ПБ в части обеспечения местной сигнализации о технологических событиях (предпусковая сигнализация и другое) и аварийных ситуациях.
СУ могут использоваться в качестве порогового устройства, обеспечивающего выработку управляющего, в том числе противоаварийного сигнала (АГЗ и т.п.).
СУ могут использоваться в качестве устройства удаленного сопряжения с объектом контроля, реализующего функции телеизмерения, телесигнализации и телеуправления, в этом случае СУ используются как контролируемый пункт и соединяется с пунктом управления через цифровую линию связи.
Область применения сигнализирующих устройств – подземные выработки шахт и рудников и их наземные помещения, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с отраслевыми правилами и нормами по безопасности в угольных шахтах и рудниках.
Сигнализирующие устройства СУ предназначены для использования в нормальных и аварийных ситуациях, в том числе во взрывоопасной атмосфере.
СУ могут использоваться в составе системы газоаналитической шахтной многофункциональной типа «Микон», системе позиционирования горнорабочих и транспорта СПГТ-41 и других измерительных и информационно-управляющих систем.
СУ могут использоваться в качестве устройства повторения и увеличения количества дискретных сигналов.
СУ обеспечивают выполнение следующих основных функций:
- контроль искробезопасных источников дискретного управляющего сигнала типа «сухой» контакт, в качестве которых могут использоваться аналоговые датчики с релейным выходом, дискретные датчики, релейные выходы ПВУ, СУ, БПР, БАВР, других устройств управления, элементов систем аварийного оповещения и пр. – только СУ с дискретными входами;
- измерение постоянного напряжения и/или тока – контроль искробезопасных источников аналогового управляющего сигнала, в качестве которых могут использоваться аналоговые датчики с выходом 0…2,0 В, 0,4…2,0 В, 0…5 мА, 1…5 мА, 0…20 мА, 4…20 мА – только СУ с аналоговыми входами;
- преобразование входных дискретного и аналогового сигнала в цифровой код – только СУ с цифровым интерфейсом;
- сравнение измеренного электрического сигнала от аналоговых датчиков с задаваемой пороговой уставкой – только СУ с аналоговыми входами;
- формирование сигналов управления световым и/или звуковым сигнализатором и сигналов управления выходными реле в зависимости от состояния контролируемых источников дискретных и аналоговых управляющих сигналов;
- управление встроенными в СУ световым и/или звуковым сигнализаторами в соответствии с требованиями ГОСТ 24032;
- управление внешними сигнализирующими устройствами с помощью релейных выходов («сухого» контакта с диодом) в зависимости от состояния входных сигналов, настроек СУ и команд телеуправления;
- управление аппаратами электроснабжения с помощью релейных выходов («сухого» контакта с диодом) в зависимости от состояния входных сигналов, настроек СУ и команд телеуправления;
- оперативная независимая настройка условий срабатывания световых и/или звуковых сигнализаторов и релейных выходов в зависимости от состояния входных сигналов по месту установки;
- обмен информацией по цифровой линии связи (RS-485) с ведущим устройством для СУ с цифровым интерфейсом:
- ТИ – передача результатов измерения входных аналоговых сигналов;
- ТС – передача данных о состоянии входных дискретных сигналов и внутренних релейных выходов;
- ТУ – прием и выполнение команд телеуправления световыми и/или звуковыми сигнализаторами и релейными выходами;
- удаленная независимая настройка условий срабатывания световых и/или звуковых сигнализаторов и релейных выходов в зависимости от состояния входных сигналов.
Технические характеристики СУ-ХХ.YZ-aA.bB.dD/rR
Наименование параметра | Значение |
Сигнализация, не менее: - уровень звукового давления на расстоянии 1 м по оси излучателя, дБ - дальность видимости светового сигнала по оптической оси, м | 95 10 |
Входные управляющие сигналы: - дискретный: - количество (a), шт. - тип дискретного сигнала (A = 0) - аналоговый: - количество (b), шт. - диапазон аналогового сигнала (B = 0): - по напряжению, В - по току с шунтом 100 Ом ± 1%, мА - по току с шунтом 400 Ом ± 1%, мА - предел допустимого отклонения измерения, В - цифровой: - количество (d), шт. - тип интерфейса (D = 0) - протокол связи - скорость передачи, бит/с, не менее |
0…9 «сухой» контакт с диодом 0…9 0,4…2,0 0/1…5 0/4…20 ±0,01
0…9 RS-485 (EIA/TIA-485) Modbus RTU 1200 |
Релейный выход: - тип - возможность оперативного шунтирования диода - количество (r), шт. - нагрузочная способность (R = 0), В / мА / Вт, не более | «сухой» контакт с диодом да 0…9 (53 В / 330 мА) |
Пороговое устройство: - допустимое отклонение срабатывания сигнализации, В - задержка срабатывания сигнализации, с, не более - коэффициент возврата | ±0,01 0,5 0,7 / 0,8 / 0,9 / 0,95 |
Питание: - максимальная потребляемая мощность, Вт - источник питания - вид напряжения - номинальное напряжение, В - диапазон рабочих напряжений питания, В - абсолютный диапазон допустимых значений, В - максимальный потребляемый ток (при номинальном напряжении питания), мА: - СУ-24.00-20.20.10/20 (модуль) - СУ-24.11-00.00.00/00 (светозвуковой излучатель) - СУ-27.11-20.20.10/20 (устройство в защитной оболочке) | 3,75 искробезопасный постоянное 12 9..13.5 8..25
65 200 265 |
Вид и уровень взрывозащиты (по ГОСТ Р 51330.0): - СУ-24.00-aA.bB.dD/rR - СУ-24.YZ-00.00.00/00, СУ-25, СУ-27 | ExiaIU РО ExiaI Х |
Параметры искробезопасных цепей (по ГОСТ Р 51330.0): СУ-24.00-20.20.10/20 (модуль) - питание: - максимальное входное напряжение Ui, В - максимальная внутренняя емкость, Сi, мкФ - максимальная внутренняя индуктивность, Li, мГн |
13.5 18.7 0 |
- дискретные входы: - максимальное выходное напряжение, UО, В - максимальный выходной ток, IО, мА | 7.14 3.8 |
Наименование параметра | Значение |
- максимальное входное напряжение Ui, В - максимальный входной ток Ii, мА | 13.5 14 |
- аналоговые входы: - максимальное входное напряжение, Ui, В | 32.1 |
- цепи релейного выхода: - максимальное входное напряжение, Ui, В - максимальный входной ток, Ii, мА | 53 330 |
- цифровой интерфейс RS-485: - максимальное выходное напряжение, UО, В - максимальный выходной ток, IО, мА - максимальная выходная мощность, PО, Вт - максимальная внешняя индуктивность, LО, мГн - максимальная внешняя емкость, СО, мкФ - максимальное входное напряжение, Ui, В - максимальный входной ток, Ii, мА - максимальная внутренняя емкость, Сi, мкФ | 7,14 63 0,45 1,05 4 20.47 242 0.1 |
Параметры искробезопасных цепей (по ГОСТ Р 51330.0): СУ-24.11-00.00.00/00 (светозвуковой излучатель) - питание: - максимальное входное напряжение Ui, В - максимальная внутренняя емкость, Сi, мкФ - максимальная внутренняя индуктивность, Li, мГн |
13.5 26.84 120 |
- цепи управления: - максимальное выходное напряжение, UО, В - максимальный выходной ток, IО, мА - максимальное входное напряжение Ui, | 7.14 7.4 15.77 |
- цифровой интерфейс RS-422: - максимальное выходное напряжение, UО, В - максимальный выходной ток, IО, мА - максимальная выходная мощность, PО, Вт - максимальная внешняя индуктивность, LО, мГн - максимальная внешняя емкость, СО, мкФ - максимальное входное напряжение, Ui, В - максимальный входной ток, Ii, мА - максимальная внутренняя емкость, Сi, мкФ | 7,14 63 0,45 3,0 4 20.47 242 0.1 |
Степень защиты от внешних воздействий (по ГОСТ 14254), не хуже | IP54 |
Степень защиты от поражения электрическим током (по ГОСТ 12.2.007.0) | III |
Габаритные размеры, мм, не более: | 300 × 300 × 220 |
Масса, кг, не более | 5 |
Сигнализирующие устройства выпускаются в исполнениях СУ-ХХ.YZ-aA.bB.dD/rR-VV,
где ХХ – тип конструкции:
24 – встраиваемый компонент; 25 – металлический трубный; …
27 – металлический коробчатый; …
Y – наличие звуковой сигнализации (1/0 – есть/нет);
Z – наличие световой сигнализации (1/0 – есть/нет);
a, b, d – количество входных управляя/0ющих сигналов (0, 1, 2, …9):
a – дискретных; b – непрерывных; d – цифровых; …
A – тип входного дискретного сигнала: 0 – «сухой» контакт; …
B – тип входного аналогового сигнала: 0 – диапазон 0…2,5 В; …
D – тип цифрового интерфейса: 0 – RS-485; …
r – количество релейных выход (0, 1, 2, …9);
R – коммутируемые напряжение / ток / мощность, В / мА / Вт: 0 – 400 / 130 / 0,55; …
VV – номер модификация, версия программного обеспечения (может не указываться).
