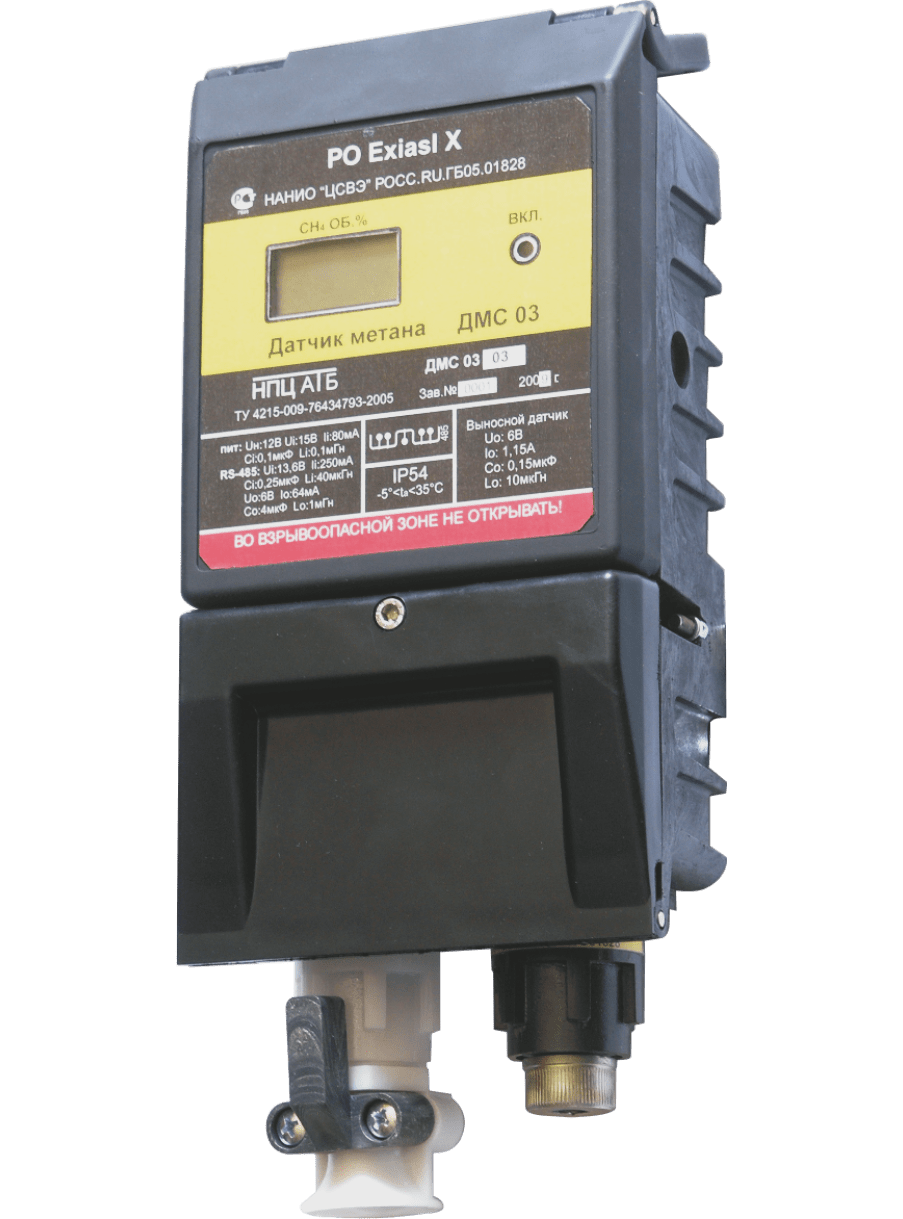

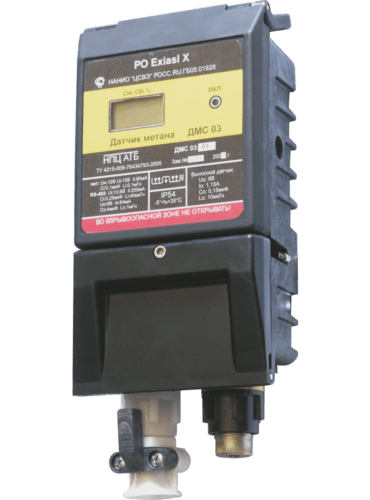

Стационарные датчики метана ДМС 03 и ДМС 03Э
Общая информация
Назначение - непрерывный автоматический контроль концентрации горючих газов (метано-водородной смеси) в рабочей зоне на угольных предприятиях, в том числе шахтах, опасных по газу и пыли и внезапным выбросам.
Область применения – согласно Ex-маркировке регламентирующей применение электрооборудования в подземных выработках рудников и шахт, опасных по газу или пыли и выделению водорода, а также взрывоопасные зоны помещений и наружных установок.
Датчики могут использоваться в составе системы газоаналитической шахтной многофункциональной «Микон III», в других измерительных и информационно-управляющих системах, а также как самостоятельные измерительные приборы.
ДМС 03-03 является модификацией датчика ДМС 03 (ТУ 4215-00-76434793-05) и отличается от ДМС 03-01 и ДМС 03-02 наличием цифрового интерфейса связи для работы в составе шахтной полевой шины.
ДМС03-03 предназначен для использования в составе системы и в других измерительных и информационно-управляющих цифровых системах, поддерживающих спецификацию шахтной полевой шины, а также как отдельный измерительный прибор.
Датчик ДМС 03 проводит циклические измерения концентрации метана с периодом 2,5 с. В каждом цикле проводится диагностика датчика. При неисправностях осуществляется местная и телесигнализация и обеспечивается срабатывание выходного реле. Также датчик периодически определяет характеристики ЧЭ, что обеспечивает его самонастройку с целью поддержания высокой точности при изменении характеристик ЧЭ.
Датчики ДМС 03 и ДМС 03Э являются средствами измерения (Сертификат утверждения типа средств измерений RU.C.31.076.A № 41394 от 28.07.2015 г., № 33877-07 в Государственном реестре средств измерений). ДМС 03 и ДМС 03Э включены в измерительные каналы систем типа «Микон» (для «Микон III» Сертификат утверждения типа средств измерений RU.C.31.001.A № 56555/1 от 17.06.2019 г. № 58269-14 в Государственном реестре средств измерений).
- измерение концентрации метана в диапазонах измерения;
- индикацию на жидкокристаллическом дисплее (далее - ЖКД) значений концентрации в диапазоне от 0 до 99,99 %, объемная доля;
- преобразование величины измеренной концентрации метана в цифровой код стандарта MODBUS (ДМС 03-03);
- сравнение измеренного значения концентрации метана с заданным значением порогов срабатывания сигнализации и формирование управляющего (защитного) воздействия (изменение состояния выходного реле) с учетом коэффициента возврата (по ГОСТ 24032-80) при превышении порога (ДМС 03-03);
- местную сигнализацию о превышении значений предаварийного порога срабатывания сигнализации;
- местную сигнализацию о превышении аварийного порога срабатывания сигнализации и изменение состояния «сухого» контакта реле порогового устройства;
- местную и телесигнализацию о наличии напряжения питания;
- местную и телесигнализацию об отказе;
- возможность установки защиты от несанкционированного доступа (через пароль доступа);
- возможность формирования управляющего (защитного) воздействия (изменение состояния выходного реле) при потере связи;
- возможность задания значения аварийного порога срабатывания сигнализации и коэффициента возврата;
- возможность переключения с НЗ контакта выходного реле на НР контакт выходного реле;
- возможность задания типа выходного сигнала (ток или напряжение);
- возможность формирования управляющего воздействия (изменение состояния выходного реле порогового устройства) при нажатии на встроенную кнопку проверки (кнопка «КОНТР.»).
Примечание - Установка параметров по пунктам с 9) по 12) может быть выполнена только на предприятии-изготовителе, в специализированных сервисных центрах или службами, оформленными в установленном порядке руководством эксплуатирующего датчик предприятия, о чем делается отметка в паспорте датчика.
