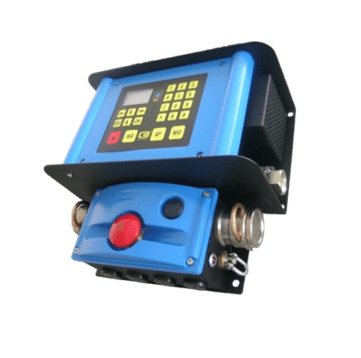

Громкоговорящий сигнализатор выключатель SGW-10
Громкоговорящий сигнализатор выключатель SGW-10
Основные функции
Технические характеристики
Дополнительно
Документы
ОБЕСПЕЧИВАЕТ
- громкоговорящую полудуплексную связь;
- подачу условных сигналов общения;
- подачу с приоритетом предупредительных сигналов перед запуском конвейера и др. устройств;
- выключение и блокировку приводов электромеханических устройств;
- присвоение идентификационного номера устройства;
- идентификацию места отключение привода;
- сигнализацию (голосовыми сообщениями) блокировки или других состояний работы системы;
- светодиодная индикация блокировки;
- контроль напряжения питания;
- контроль непрерывности линии связи;
- контроль состояния зарядки местного источника питания;
- локализация поврежденного участка линии связи;
- вызов диспетчера и разговор с ним в нормальном режиме;
- вызов диспетчера в аварийном режиме;
- объявления сообщений диспетчера.
- контроль 4-х программируемых входов, управление 2-мя релейными выходами;
- возможность программирования логических схем, связывающих входы и выходы сигнализаторов;
- селективный вызов абонентов.
Напряжение питания (Z+, Z-) | 15 В +0,5–2В |
Номинальное напряжение местного источника питания | 3,6 В |
Громкость акустических сигнализаторов (на расстоянии 1м) | ≥90 дБ |
Степень защиты корпусов | IP 54 |
Диапазон рабочей температуры | от -20°C до +40°C |
Напряжение питания питателей переменного тока | 42 В, 127 В, 220 В |
Относительная влажность при температуре +40° | до 95 % |
Длина системы: с одним питателем | макс. 1,4 км |
с двумя питателями | макс. 2,8 км |
Максимальная длина десяти систем | макс. 14 км |
Время работы с выключенным сетевым питанием: | |
- в состоянии разговора (отношение разговор – обрыв 1:5) | 8 часов |
Частота сигналов: | |
Состав 1 - коммуникационный сигнал | fs = 600 Гц ±20 % |
- предупредительный сигнал SO1 | fs = 700 Гц ±20 % fd = ±200 Гц, fp = 1-2 Гц |
- предупредительный сигнал SO2 | fs = 1800 Гц ±20 % fp = 1-2 Гц |
- предупредительный сигнал SO3 | fs = 700 Гц ±20 % fd = ±200 Гц fp = 1-2 Гц |
- предупредительный сигнал SO4 | fs = 1800 Гц ±20 % fp = 1-2 Гц |
- предупредительный сигнал SO2 | fs = 700 Гц ±20 % fp = 1-2 Гц |
Размеры и вес: - сигнализирующие устройство SGK-10 | 552 x 204 x 167 мм, 9,5 кг |
- сигнализирующие устройство SGW-10 | 370 x 320 x 167 мм, 7,5 кг |
- сигнализирующие устройство SG-10 | 370 x 205 x 167 мм, 4,5 кг |
- коробка SW-10 | 320 x 156 x 155 мм, 3,0 кг |
В случае подключения двух источников питания в середине линии используется сигнализатор SGW-S-10 не имеющий сквозного подключения жил питания в клемме.
В исполнении с соединителями типа ZGH-3 имеет обозначение SGW-10/1.
В исполнении с вводами типа DP-2 имеет обозначение SGW-10/2.
В сепарационном исполнении имеет обозначение SGW-10/3/S (соединитель типа ZGH-3) и SGW-10/4/S (вводы DP-2).
