Датчик токсичных газов СДТГ

Общая информация

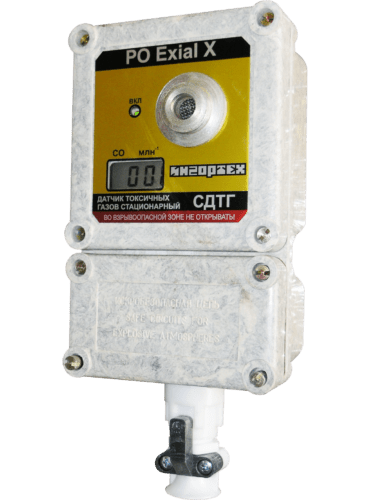

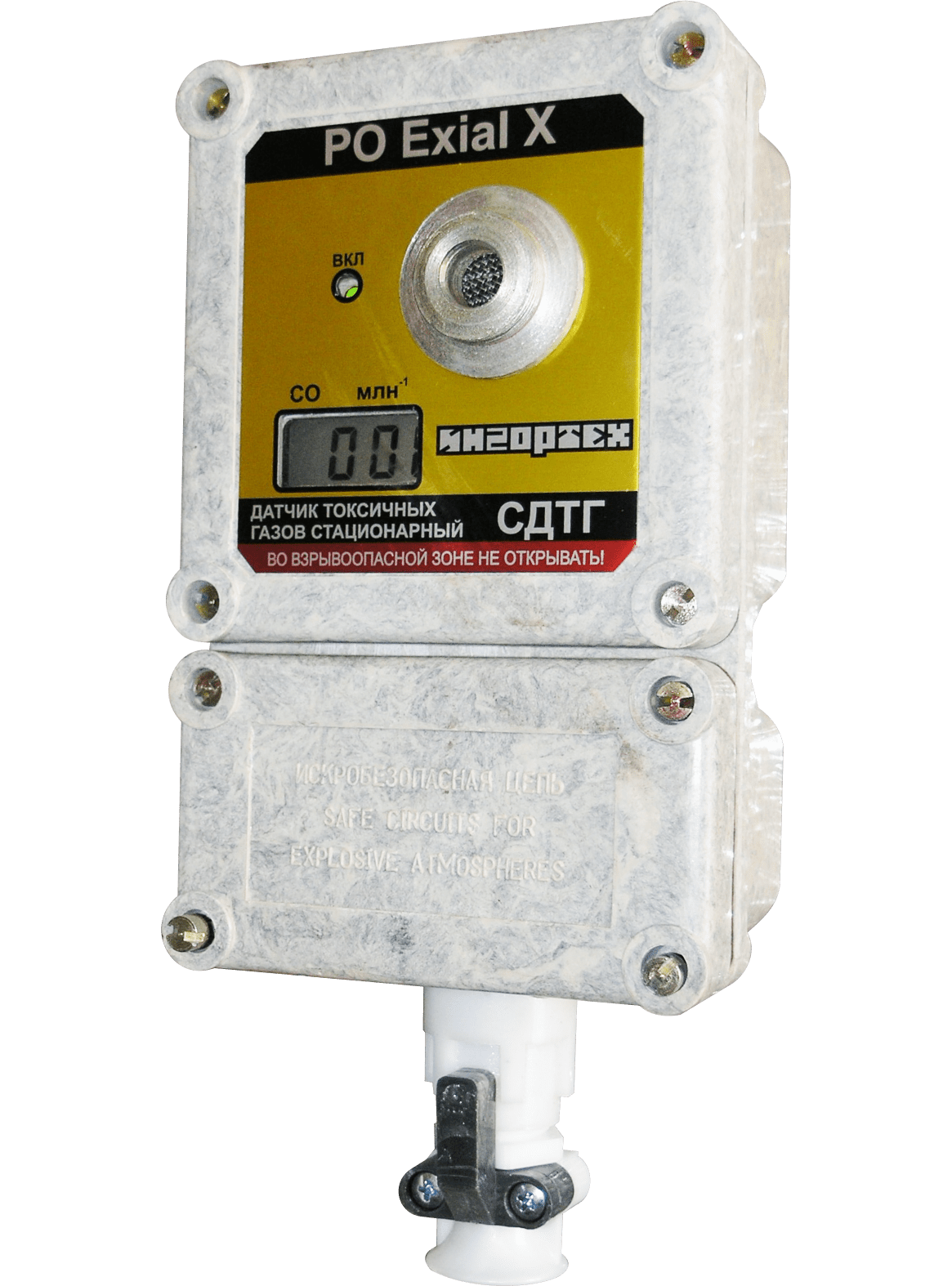

Датчики токсичных газов стационарные СДТГ (далее - датчики) предназначены для непрерывного измерения объемной доли оксида углерода, водорода, кислорода, оксида азота и диоксида азота в воздухе на угольных предприятиях, в том числе шахтах, опасных по газу и пыли. Датчик предназначен для использования в составе измерительных каналов систем газоаналитических шахтных многофункциональных «Микон 1Р», «Микон III», аппаратуре контроля эффективности работы газоотсасывающих установок и дегазационных системы «КРУГ» (производства ООО «ИНГОРТЕХ»), или как первичный измерительный преобразователь в составе других измерительных систем.

Область применения - Область применения – контроль воздуха рабочей зоны угольных шахт и других предприятий. Датчики могут применяться для раннего обнаружения эндогенных и экзогенных самовозгораний угля и возгорания сооружений и технологического оборудования, в том числе конвейерных лент, и для контроля рудничной атмосферы в зарядных камерах.

Посмотреть подробнее

- измерение (контроль) объемной доли токсичных газов;
- преобразование измеренной концентрации в электрический сигнал с возможностью передачи информации на вторичное или измерительное устройство (ПВУ или СПИ комплекса «Метан» и т.п.);
- индикация объемной доли измеряемого (контролируемого) газа;
- сигнализацию и телесигнализацию о наличии напряжения питания и работоспособности датчика.

Характеристика	Значение
Диапазон измерений / показаний: - СДТГ 01 – оксид углерода (CO, ПДК=17 млн^-1) , млн^-1- СДТГ 02 – водород (H₂, низкая концентрация) , млн^-1- СДТГ 03 – водород (H₂, высокая концентрация), % (об) - СДТГ 05 – оксид азота (NO, ПДК в перерасчете в NO₂=2,5 млн^-1) , млн^-1- СДТГ 06 – диоксид азота (NO₂ (ПДК=1 млн^-1) , млн^-1- СДТГ 11 – кислород (ПДК 20% об.), % об.	0…50 / 0…200 0…50 / 0…999 0…0,50 / 0…1,00 0…10 / 0…100 0…10 / 0…100 0…25/0…25
Предел допускаемой основной абсолютной погрешности, Δ₀- СДТГ 01 – оксид углерода (CO, ПДК=17 млн^-1) , млн^-1- СДТГ 02 – водород (H₂, низкая концентрация) , млн^-1- СДТГ 03 – водород (H₂, высокая концентрация), % (об) - СДТГ 05 – оксид азота (NO, ПДК в перерасчете в NO₂=2,5 млн^-1) , млн^-1- СДТГ 06 – диоксид азота (NO₂ (ПДК=1 млн^-1) , млн^-1- СДТГ 11 – кислород (ПДК 20% об.), % об.	±(2+0,1´С_вх) млн^-1±(2+0,15´С_вх) млн^-1±0,1 % ±(0,5+0,1´С_вх) млн^-1±(0,2+0,05´С_вх) млн^-1±(0,5+0,1´С_вх) %
Предел допускаемой вариации выходного сигнала датчика	0,5×Δ₀
Предел допускаемой дополнительной абсолютной погрешности датчика, Δ_t, при отклонении температуры окружающего воздуха от нормального значения на каждые 10 °С в рабочих условиях эксплуатации	1,5×Δ₀
Предел допускаемой дополнительной абсолютной погрешности датчика, Δ_d, от изменения относительной влажности анализируемой среды в рабочих условиях эксплуатации	0,5×Δ₀
Диапазон индикации / показаний: - СДТГ 04 – сероводород (H₂S, ПДК=7 млн^-1) , млн^-1- СДТГ 07 – сернистый ангидрид (SO₂ (ПДК=3,8 млн^-1) , млн^-1- СДТГ 08 – хлорид водорода (HCl), млн^-1- СДТГ 09 – цианид водорода (HCN), млн^-1- СДТГ 10 – озон (O₃), млн^-1- СДТГ 12 – хлор (Cl₂), млн^-1	0…20 / 0…100 0…10 / 0…100 0…5 / 0…50,0 0…20 / 0…99,9 0…2 / 0…5 0…5 / 0…20
Максимальная допустимая концентрация (газовая перегрузка): - СДТГ 01 – оксид углерода, млн^-1- СДТГ 02 – водород (низкая концентрация) , млн^-1- СДТГ 03 – водород (высокая концентрация), % - СДТГ 04 – сероводород, млн^-1- СДТГ 05 – оксид азота, млн^-1- СДТГ 06 – диоксид азота, млн^-1- СДТГ 07 – сернистый ангидрид, млн^-1- СДТГ 08 – хлорид водорода, млн^-1- СДТГ 09 – цианид водорода, млн^-1- СДТГ 10 – озон, млн^-1- СДТГ 11 – кислород, % - СДТГ 12 – хлор, млн^-1	2000 2000 2 500 300 300 500 100 200 5 30 250
Время работы без корректировки показаний, суток, не менее: - СДТГ 01 - СДТГ 02… СДТГ12	60 30
Максимальное время установления показаний T_0.9ном, с	120
Время прогрева, мин, не более: - СДТГ 01, СДТГ 02, СДТГ 03 - СДТГ 04… СДТГ 12	10 200
Режим подачи газовой смеси на чувствительный элемент	диффузионный
Индикация измеренного значения	ЖКД
Индикация наличия сетевого питания	СДИ
Напряжение питания, В: - постоянного тока - переменного тока (от аппаратуры «Метан»)	12±3 52±11
Максимально потребляемая мощность, мВА, не более: - при выходном сигнале 0,4 … 2,0 В - при выходном сигнале 0 … 5 мА	90 250
Сопротивление нагрузки на выходе, кОм: - для выходного сигнала 0,4 … 2,0 В, не менее - для выходного сигнала 0 … 5 мА, не более	22 2
Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99	РО ExiaI X
Параметры искробезопасных входных цепей питания: - питание датчика от источника постоянного тока: - максимальное входное напряжение U_i, В, не более - максимальный входной ток I_i, мА, не более - максимальная входная мощность P_i, Вт, не более - питание датчика от искробезопасной цепи переменного тока: - максимальное входное напряжение U_i, В, не более - максимальный входной ток I_i, мА, не более - максимальная входная мощность P_i, Вт, не более	18 185 3,33 63 5 0,315
Искробезопасные параметры выходной цепи: - максимальное напряжение U_o, В, не более - максимальный ток I_o, мА, не более - максимальная мощность P_o, Вт, не более - максимальная индуктивность L_o, мГн - максимальная емкость С_o, мкФ, не более	15 24 0,36 500 5
Степень защиты от внешних воздействий по ГОСТ 14254-96	IP54
Класс оборудования по способу защиты человека от поражения электротоком по ГОСТ 12.2.007-75	III
Средний срок службы (кроме чувствительного элемента), лет не менее	5
Срок службы чувствительного элемента, лет, не менее	2
Габаритные размеры корпуса, мм, не более	400 × 200 × 150
Масса, г, не более	2600
