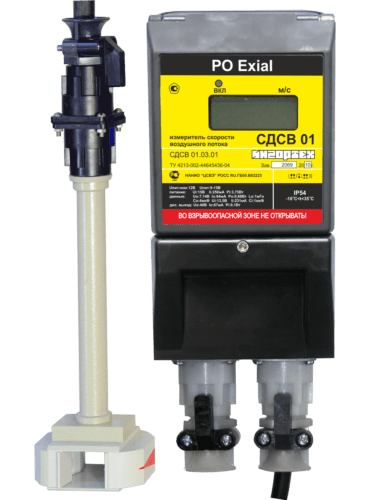

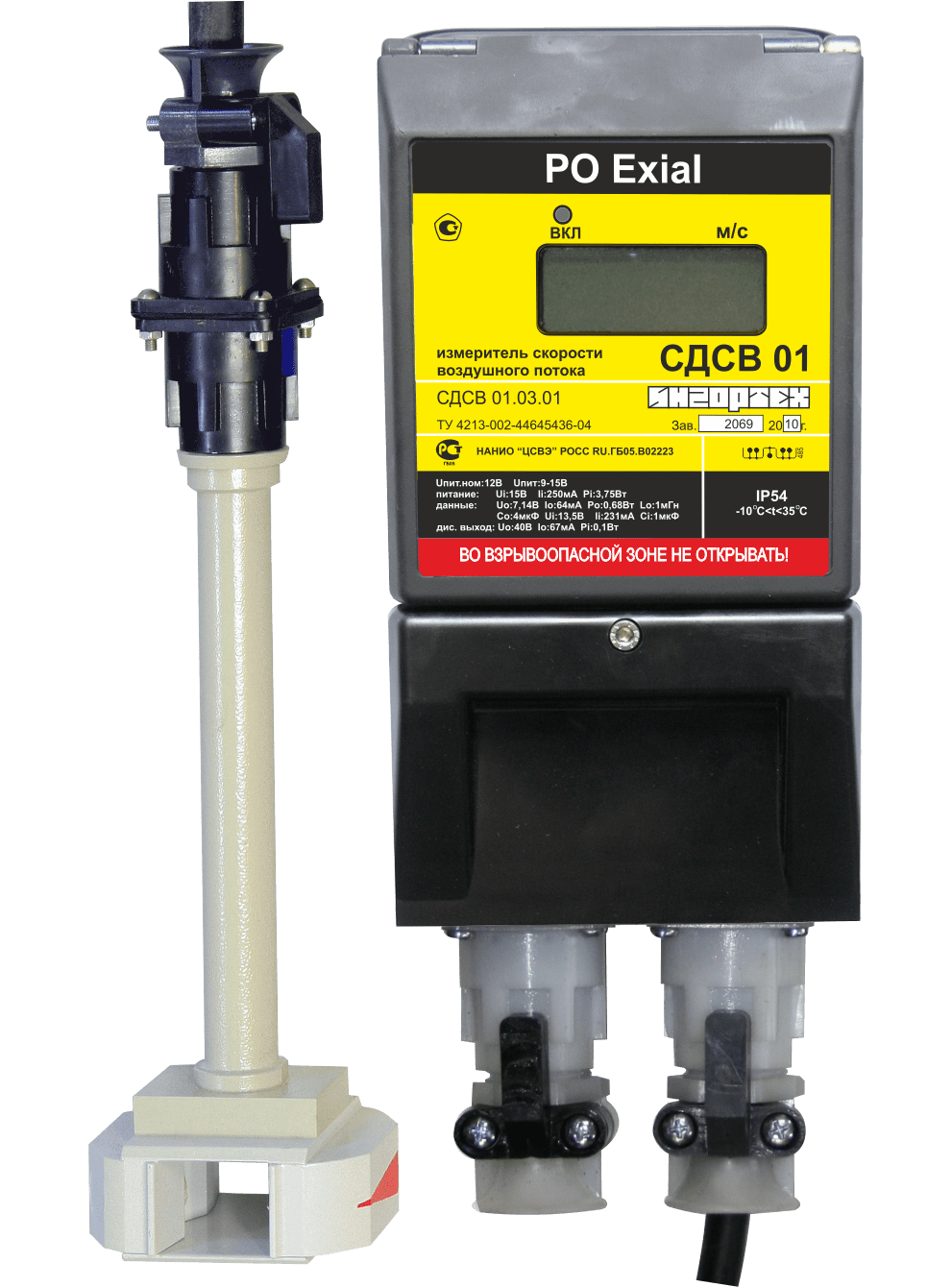

Стационарный датчик скорости движения воздуха СДСВ 01
Общая информация
Назначение
Измеритель скорости воздушного потока СДСВ 01 (далее СДСВ) предназначен для непрерывного измерения скорости движения воздушных потоков в горных выработках, каналах вентиляторов главного проветривания, вентиляционных системах угольных предприятий, воздуховодах систем газоотсоса и дегазации.
Область применения
Контроль скорости движения (расхода) воздуха (газовых смесей) в подземных выработках шахт и рудников и их наземных строениях, в том числе опасных по газу, пыли и внезапным выбросам в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03.
СДСВ может использоваться как отдельное устройство - измеритель скорости движения воздуха (газовой смеси)или в составе систем газоаналитических шахтных многофункциональных «Микон 1Р», «Микон III», аппаратуры контроля эффективности работы газоотсасывающих установок «КРУГ». СДСВ может подключаться к подземным вычислительным устройствам и другим устройствам, совместимым с ним по электрическим параметрам.
Измеритель выпускается в различных исполнениях, обеспечивающих возможность его использования в составе систем «Микон 1Р», «Микон III», «КРУГ», Davis Derby, комплексе аппаратуры «Метан», системах с интерфейсом RS-485/Modbus RTU.
Общая информация
СДСВ обеспечивает работу систем автоматического газового контроля (АГК), автоматического проветривания тупиковых выработок (АПТВ) и систем контроля расхода воздуха (АКВ) в соответствии с РД-15-06-2006.
СДСВ может подключаться к аппаратуре аэрогазового контроля «Метан»: питание от аппаратов сигнализации (АС) различных модификаций; передавать сигналы через АС или непосредственно на стойки приема информации (СПИ). Также СДСВ может передавать сигналы через АС или непосредственно на устройство сопряжения с телеметрическими системами «Метан» УСТС «Метан» (ТУ 4231-103-44645436-00 производства ООО «ИНГОРТЕХ»).
СДСВ может быть подключен к измерительным и информационно-управляющим системам с цифровым интерфейсом связи на основе RS-485/Modbus RTU.
В СДСВ использовано ультразвуковое зондирование воздушного потока.
Принцип работы СДСВ основан на измерении времени распространения ультразвука по направлению потока воздуха (от первого ультразвукового преобразователя (УП1) ко второму (УП2)) и против направления потока (от УП2 к УП1).
- Измерение скорости воздушного потока в диапазоне +-(0,1…30) м/с;
- Контроль скорости воздушного потока в диапазоне -60…+60 м/с;
- Определение направления воздушного потока;
- Преобразование модуля измеренной скорости воздушного потока в диапазоне -60…+60 м/с в выходной электрический аналоговый сигнал (напряжения в диапазоне 0,4…2,0 В для СДСВ 01.01.XX-t.dd или тока в диапазоне 0(1)…5 мА для СДСВ 01.02.XX-t.dd) или преобразование измеренной скорости в диапазоне -60…+60 в цифровой кодированный сигнал (интерфейс RS-485, протокол Modbus RTU для СДСВ 01.03.XX-t.dd);
- Индикацию на ЖКД скорости воздушного потока со знаком в диапазоне -60…+60 м/с;
- Телесигнализацию (с помощью выходного релейного сигнала) о смене направления воздушного потока или о преодоление пороговых уровней;
- Телеуправление выходным реле (для СДСВ 01.03.XX-t.dd);
- Индикацию наличия напряжения питания;
- Индикацию состояния выходного реле;
- Индикацию процесса передачи данных (для СДСВ 01.03.XX-t.dd) на ЖКД;
- Местную сигнализацию на ЖКД и телесигнализацию об отказе СДСВ;
- Оперативное изменение верхней границы диапазона преобразования: 1, 2, 3, 5, 10, 20, 30, 60 м/с (для СДСВ 01.01.XX-t.dd и СДСВ 01.02.XX-t.dd);
- Оперативное задание параметров фильтрации результатов измерений: 2, 8, 32 с;
- Оперативное задание низкого и высокого пороговых уровней;
- Оперативное задание нижней границы диапазона выходного тока для исполнения СДСВ 01.02.XX-t.dd: 0 или 1 мА;
- Оперативное задание алгоритма работы релейного выхода (срабатывание при инверсии воздушного потока или при преодолении порогового уровня для СДСВ 01.01.XX-t.dd и СДСВ 01.02.XX-t.dd и дополнительно телеуправления для СДСВ 01.03.XX-t.dd);
- Задание нормального состояния релейного выхода (замкнут/разомкнут).
Характеристика | Значение |
Диапазон измерений скорости воздушного потока, м/с | 0,2 … 30 |
Диапазон преобразования скорости воздушного потока в электрический сигнал, м/с | -60 … +60 * |
Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с | ± (0,1+0,03´V) ** |
Время установления (время достижения показаний скорости 90% от установившегося значения), с | 2; 8; 32 |
Выходной сигнал (для исполнения СДСВ 01.YY.XX-t.dd): | |
- напряжение постоянного тока (СДСВ 01.01.XX-t.dd), В | 0,4 … 2,0 |
- постоянный ток (для СДСВ 01.02.XX-t.dd), мА | 0 … 5; 1 … 5 |
- цифровой (для СДСВ 01.03.XX-t.dd) | RS-485 / ModbusRTU |
Выходной сигнал (для исполнения СДСВ 01.YY.XX-МZ): | |
- напряжение постоянного тока (СДСВ 01.01.XX-МZ), В | 0,4 … 2,0 |
- постоянный ток (для СДСВ 01.02.XX-МZ), мА | 0 … 5; 1 … 5 |
- цифровой (для СДСВ 01.03.XX-МZ) | RS-485 / ModbusRTU |
Телесигнализация о смене направления воздушного потока или о преодолении пороговых уровней (для исполнения СДСВ 01.YY.XX-t.dd) | «сухой контакт» с диодом |
Напряжение питания, В: | |
- постоянного тока (для СДСВ 01.YY.01-t.dd, СДСВ 01.YY.01-МZ) | 12±3 |
- переменного тока (для СДСВ 01.YY.02-t.dd ) | 52±13 |
Потребляемый ток при номинальном напряжении питания, мА, не более: | |
постоянного тока 12В (для СДСВ 01.YY.01-t.dd, СДСВ 01.YY.01-МZ) | 35 |
- переменного тока 52В (для СДСВ 01.YY.02-t.dd) | 10 |
Сопротивление нагрузки аналогового выхода, кОм: | |
- при выходном сигнале 0,4…2,0 В, не менее | 22 |
- при выходном сигнале 0…5 мА, не более | 1 |
Характеристики цифрового интерфейса связи RS-485: | |
- сигналы RS-485 | TX, RX |
- скорость передачи, кБод | 1,2/2,4/4,8/9,6/19,2 |
- нагрузочная способность (количество приемников), шт., не более | 16 |
- минимальное сопротивление нагрузки передатчика, Ом | 52 |
- терминаторы | диоды Шотки и подключаемые резисторы 120 Ом |
- протокол связи | ModbusRTU |
Максимальное отклонение оси измерительной головки от оси воздушного потока, град | ±12 |
Максимальное расстояние между корпусом с индикатором и отдельно устанавливаемой измерительной головкой, м, не более: | |
- СДСВ 01.01.01, СДСВ 01.03.01, СДСВ 01.02.02 | 8 |
- СДСВ 01.01.01-МZ | 100 |
Максимальная длина трубы крепления встроенной / выносной измерительной головки, мм, не более | 500 / 1000 |
Уровень и вид взрывозащиты (по ТР ТС 012\2011) | РО ExiaI Х |
Степень защиты от внешних воздействий (по ГОСТ 14254) | IP54 |
Степень защиты от поражения электрическим током (по ГОСТ 12.2.007) | III |
Габаритные размеры, мм, не более: | |
- СДСВ 01.YY.XX-t.dd, ИДСВ (без измерительной головки) | 320 х170 х 90 |
- СДСВ 01.YY.XX-М, мм, не более | 470х100х90 |
Масса, кг, не более: | |
- СДСВ 01.YY.XX-t.dd (без измерительной головки) | 3 |
- СДСВ 01.YY.XX-М (без модуля индикации) | 3 |
- ИДСВ | 3 |
Средняя наработка на отказ, ч, не менее | 10000 |
Средний срок службы, лет, не менее | 5 |
Назначенный срок службы, лет | 10 |
1. СДСВ 01.01.ZZ-t.dd и СДСВ 01.02.ZZ-t.dd обеспечивают возможность оперативного изменения верхней границы диапазона преобразования из следующего ряда: 1, 2, 3, 5, 10, 20, 30, 60 м/с.
Преобразование в выходной непрерывный электрический сигнал осуществляется для модуля контролируемой скорости воздушного потока.
2. V – текущее значение скорости движения воздуха.
3. Время установления определяется настраиваемой апертурой цифрового фильтра.
4. Стандарт RS-485 разработан Ассоциацией электронной промышленности EIA и промышленности средств связи TIA, в настоящее время обозначение стандарта имеет вид EIA/TIA-485.
5. СДСВ запускается при напряжении питания не менее 9 В, после запуска СДСВ работает при снижении напряжения до 7 В.
6. Питание переменного тока осуществляется от аппаратов сигнализации (АС) комплекса аппаратуры «Метан».
7. Ток потребления 40 мА соответствует специальному исполнению СДСВ, используемому в составе аппаратуры «КРУГ», которое отличается нижней границей -40 °С.
Преимущества
- Высокая точность и стабильность показаний.
- Не требует подстройки.
- Цифровой интерфейс для работы в составе шахтной полевой шины.
- Высокая степень защиты от несанкционированных действий с линиями связи и настроечными параметрами.
- Встроенное реле для реализации блокировок и защит. Телеуправление выходным реле.
- Контроль направления движения воздушного потока.
- Защита измерительной головки от капельной влаги.
- Информационный интерфейс - OPC DA.
- Низкая потребляемая мощность
