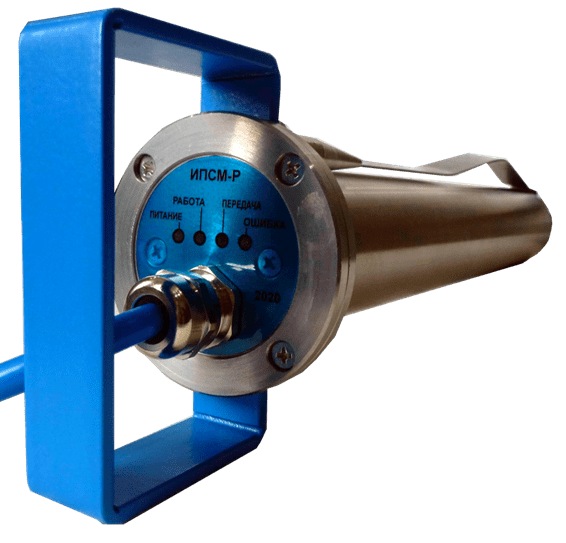

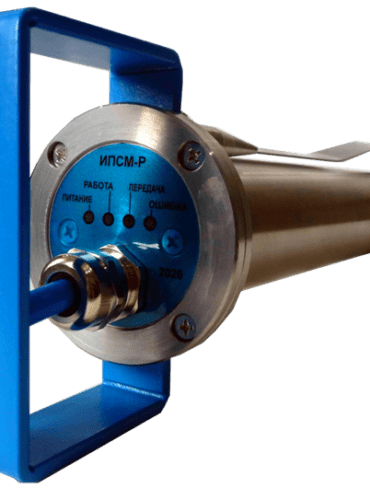

Искробезопасный полевой сейсмический модуль ИПСМ-Р
Общая информация
ИПСМ-Р - трехкомпонентный цифровой сейсмодатчик, предназначенный для пассивной и активной сейсмической локации объектов в горном массиве подземных выработках горных предприятий в целях оперативного текущего геомеханического контроля и прогноза развития опасных ситуаций.
Искробезопасный полевой сейсмический модуль ИПСМ-Р применяется совместно с искробезопасными полевыми контроллерами синхронизации ИПКС2Х в составе системы регионального контроля и прогноза состояния горного массива, построенной на базе «Микон-ГЕО» (ТУ 4314-001-44645436-2011).
Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.
В отличие от ИПСМ2, модуль ИПСМ-Р имеет более широкий частотный диапазон и повышенную чувствительность, а также один постоянно присоединенный кабель для подключения к контроллеру ИПКС2Х.
ИПСМ-Р обеспечивает:
- прием внешней команды синхронизации по цифровому каналу связи;
- надежный сейсмоакустический контакт с горным массивом;
- преобразование сейсмосигналов в электрические сигналы;
- фильтрацию и усиление электрических сигналов от геофонов в соответствии с настроечными параметрами (НП);
- аналого-цифровое преобразование электрических сигналов;
- запись сейсмической трассы (трассы) – накопление результатов измерений во внут-реннем буфере в соответствии с НП;
- определение пространственной ориентации ИПСМ-Р;
- передачу накопленных трасс из внутреннего буфера по цифровому каналу связи тех-ническим средствам уровня передачи данных;
- формирование и передачу по цифровому каналу связи параметров, характеризую-щих ориентацию ИПСМ-Р и состояние технических средств полевого уровня;
- прием НП по цифровому каналу связи и их хранение в энергонезависимой памяти;
- индикацию наличия напряжения питания, процесса приёма/передачи данных по цифровому каналу связи, правильности установки относительно горизонта и поворота вокруг осевой линии, сонаправленной с измерительной частью ИПСМ-Р.
Принцип действия
ИПСМ-Р регистрирует параметры упругих волн, различая направление прихода благодаря трем ортоганально направленным геофонам, размещенным в металлической колбе, внедряемой в горный массив.
