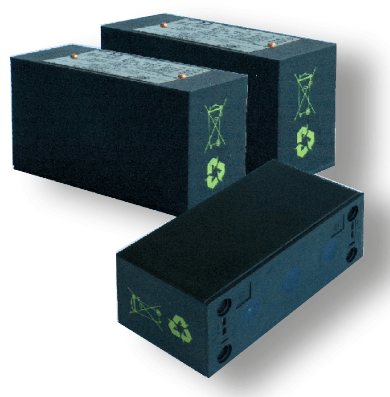

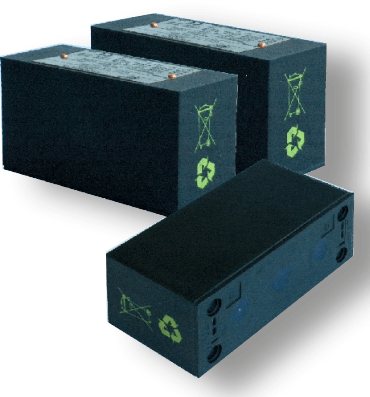

Искробезопасный аккумуляторный блок питания 9ZZI-xx/03/xx
Общая информация
Устройство из состава систем UGO-86/1 и UGS-01/2. Предназначен для поддержания работоспособности устройств (SAO-86/1, SKO-86/1, GZS) при исчезновении внешнего питания.
Модификации источника питания:
- 9ZZI-07/03/CD - батарею аккумуляторов NiCd 8x700мАч;
- 9ZZI-07/03/MH - батарею аккумуляторов NiMH 8x700мАч;
- 9ZZI-1,5/03/MH - батарею аккумуляторов NiMH 8x1500мАч
Источники питания 9ZZI-xx/03/XX должны размещаться в корпусе имеющим степень защиты не ниже, чем IP54.
Зарядка осуществляется только специализированным зарядным устройством.
Источники питания 9ZZI-xx/03/XX нужно хранить в температуре -20°С ÷ +45°С.
Каждые 3 месяца необходимо производить цикл разряд/заряд с помощью специализированного зарядного устройства.
Посмотреть подробнее
Основные функции
Технические характеристики
Дополнительно
Документы
Питание устройств системы громкоговорящей связи UGS-01/2 и UGO-86.
Параметр | Значение |
Номинальное напряжение | 9,6В |
Номинальная емкость | 9ZZI-07/03/x – 700 мАч 9ZZI-1,5/03/MH – 1500 мАч |
Ввод 1a-3a | Ui =" 15,8В, "Ii =" 1А, "Li =" 0, "Ci =" 0 |
Вывод "1b-3b | Uо =" 12,6В, "Iо =" 1,45А, "Pо =" 3,12Вт, "Li =" 0, "Ci =" 0 "Lо =" 270uГ, "Cо =" 12uФ |
Вывод "2b-3b | Uо =" 12,6В, "Iо =" 0,345мА, "Pо =" 0,73Вт, "Li =" 0, "Ci =" 0 "Lо =" 4мГ, "Cо =" 12uФ |
Ток зарядки | 9ZZI-07/03/X – "70мА через t="15ч 9ZZI-1",5/03/MH – 150мА через t="15ч |
Ток быстрой зарядки | 9ZZI-07/03/Cd – 233мА через t=4,5ч 9ZZI-0,7/03/MH – 0,7А через t=1",2ч 9ZZI-1,5/03/1/MH – 1А через t="1,8ч |
Температура зарядки | +5°С ÷ +40°С |
Температура разрядки | -20°С ÷ +45°С |
Кол-во циклов | 1000 циклов зарядок или 2 года |
Вид взрывозащиты | РO Ex ia I Ma X |
Степень защиты | IP 20 |
Габариты | 115х44х60 мм |
Вес | 0,56 кг |
