Центральная станция ECHO/AS
Общая информация
ECHO/AS – центральная станция, размещаемая у оператора подъемной машины, которая служит для голосовой связи с подъемным сосудом (ECHO/AK), блокировки тоновых сигналов из сосуда, приема тоновых сигналов, сигнала «Авария», состояния датчиков, состояние аккумулятора МУ из сосуда, а также блокировки и аварийной остановки подъемной машины. Входит в состав системы ECHO.
Область применения: согласно маркировке взрывозащиты, наземные помещения и подземные выработки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в соответствии с отраслевыми правилами безопасности.
Принцип действия приема и передачи между центральной станцией (ЦС) и мобильным устройством системы основан на индуктивной связи по тяговым или несущим канатам шахтной подъемной установки с помощью индукционных антенн, установленных стационарно под копровым шкивом и на канате у подъемного сосуда. Для подачи голосовых сигналов в подъемный сосуд, оператором подъемной машины используется микрофон и педаль включения микрофона, подключенных к ЦС. Оповещение, принятого голосового сигнала от оператора, в сосуде осуществляется через громкоговоритель ECHO/AK-ATR, подключенного к мобильному устройству (МУ), либо, в зависимости от модификации, непосредственно самим МУ через встроенный динамический капсюль, а также через капсюль в манипуляторе ECHO/AK-EFG (при его наличии).

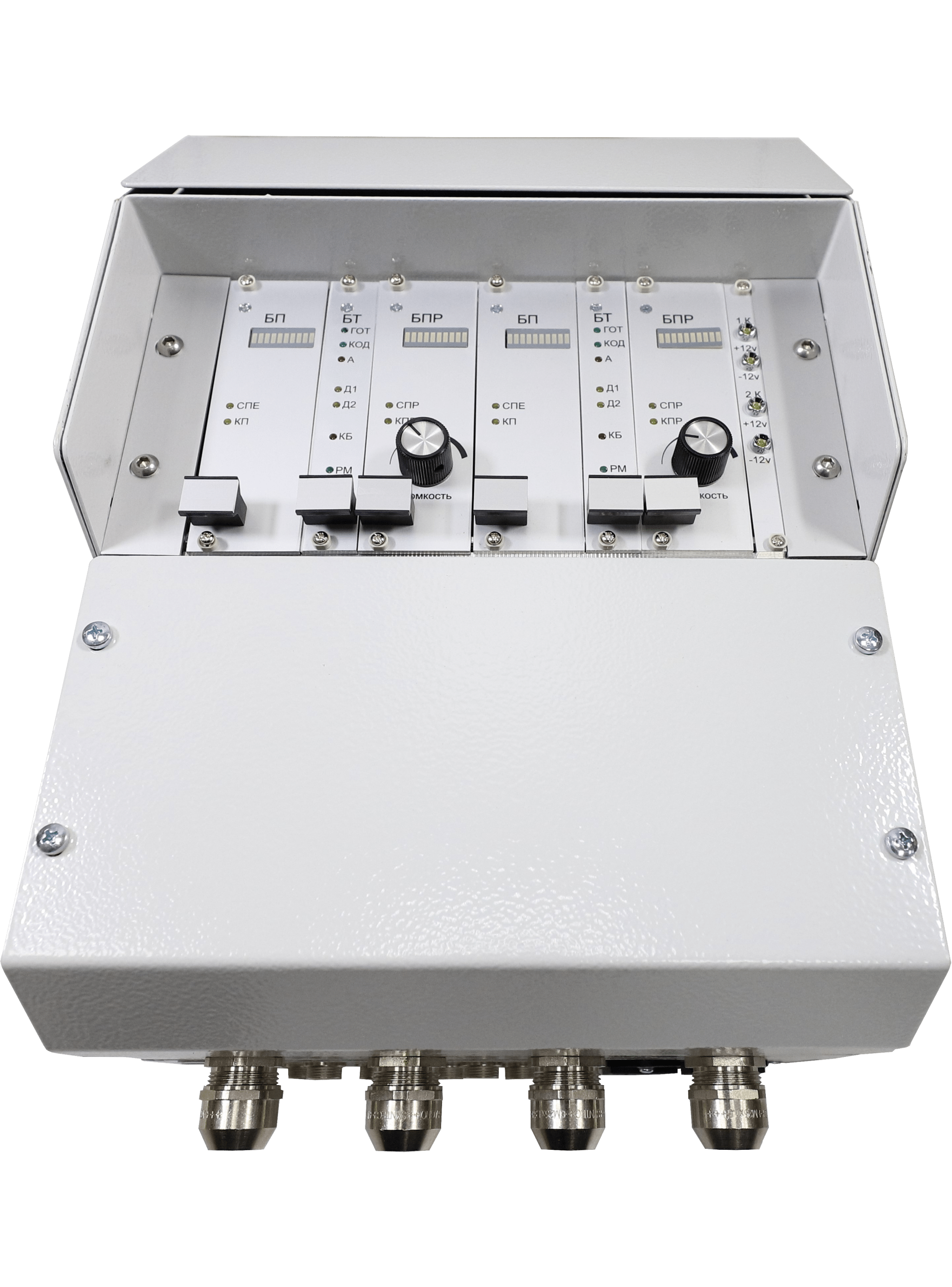

Центральная станция ECHO/AS имеет модульную конструкцию, электронные компоненты, платы и модули которой расположены в общем металлическом корпусе. На задней стенке корпуса закреплена кросс-плата, в которую установлены электронные модули управления, передачи и приема. В верхней части корпуса расположен источник питания ЦС, а в нижней части установлен релейный ящик.
На передней панели ЦС расположены:
- Электронный модуль БП – передатчик ЧМ сигнала.
- Электронный модуль БТ – микропроцессорный модуль управления и контроля.
- Электронный модуль БПР – приемник ЧМ сигнала.
- Панель светодиодной индикации наличия биполярного питания ±12 В.
- Крышка релейного ящика.
- Крышка отсека источника питания ЦС.
