Мобильное устройство ECHO/AK
Общая информация
ECHO/AK – мобильное устройство (МУ), часть системы ECHO-XX , размещается в/на подъемном сосуде. Служит для голосовой связи с оператором подъемной машины, передачи тоновых сигналов, сигнала «Авария», состояния датчиков, подключенных к МУ, состояние аккумулятора МУ к оператору подъемной машины.

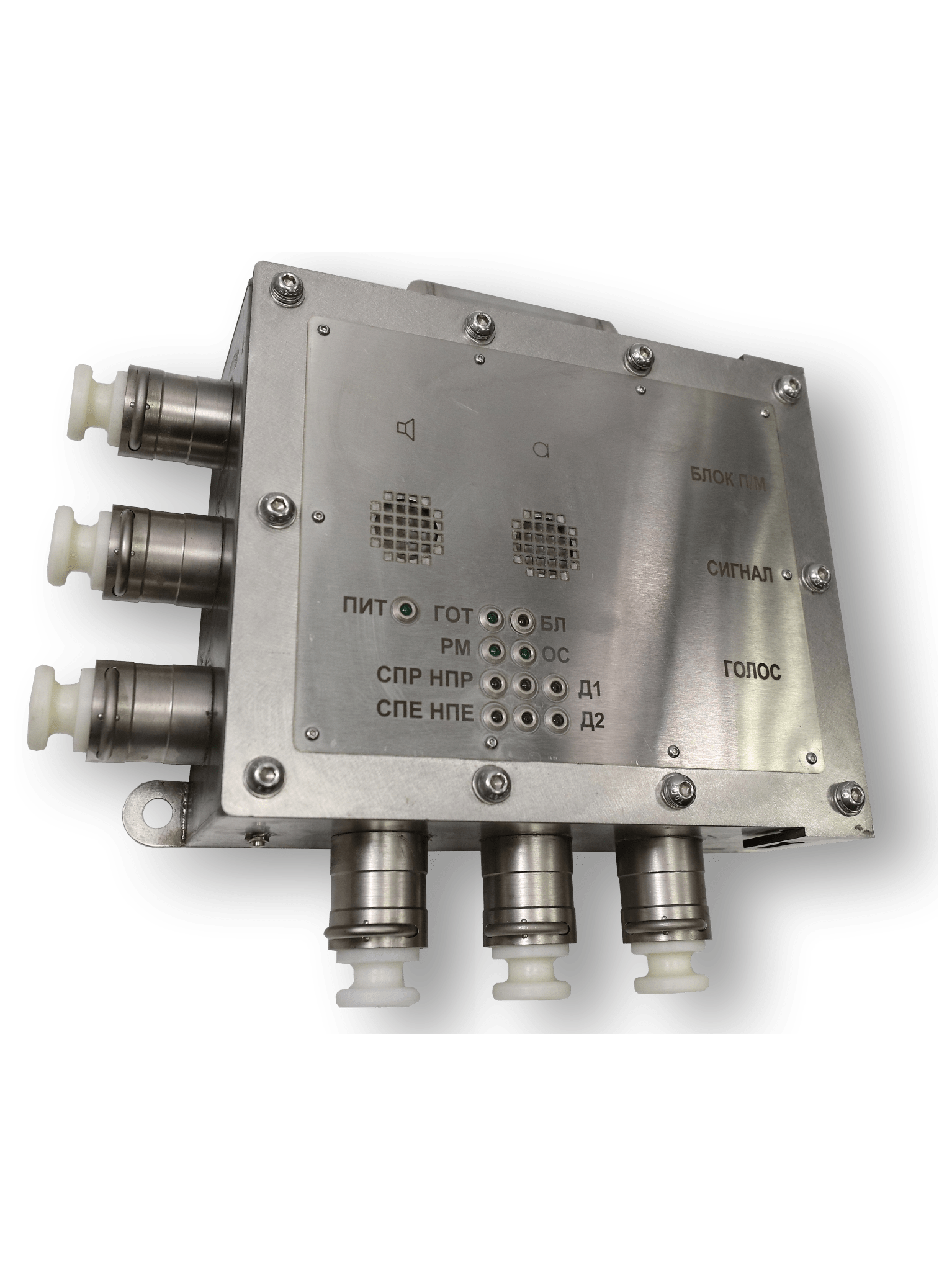

Мобильное устройство ECHO/AK конструктивно выполнено на двух платах, расположенных в металлическом защищенном корпусе IP65, с уровнем взрывозащиты РО Ex ia I Ма. На корпусе имеются органы управления, светодиодная индикация и разъемы подключения внешних устройств из состава аппаратуры ECHO-R.
- сбор данных от датчиков на подъемном сосуде (напуск каната, клетевые стопора, решетки, вес подъемного сосуда);
- обработка и передача информации от датчиков и кнопок ("АВАРИЯ", "БЛОКИРОВКА ПМ") по цифровому каналу в центральную станцию;
- передача голосовых и тоновых сигналов в помещение машиниста;
- воспроизведение голосовых и тоновых сигналов на подъемном сосуде;
- контроль двусторонней цифровой связи с центральной станцией;
- контроль и передача в центральную станцию состояния аккумуляторной батареи BAKS-15;
- контроль состояния передатчика (наличие несущей на передачу);
- контроль состояния приемника(наличие несущей на прием);
- контроль наличия устройства связи SK-XX (приемной и передающей).
