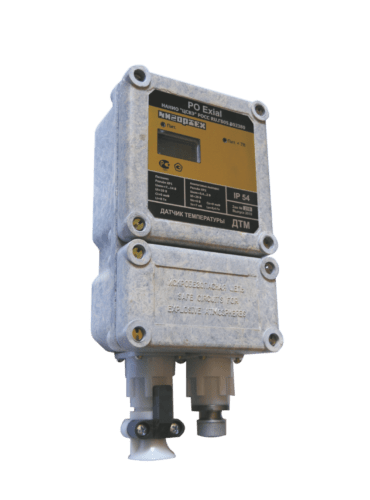

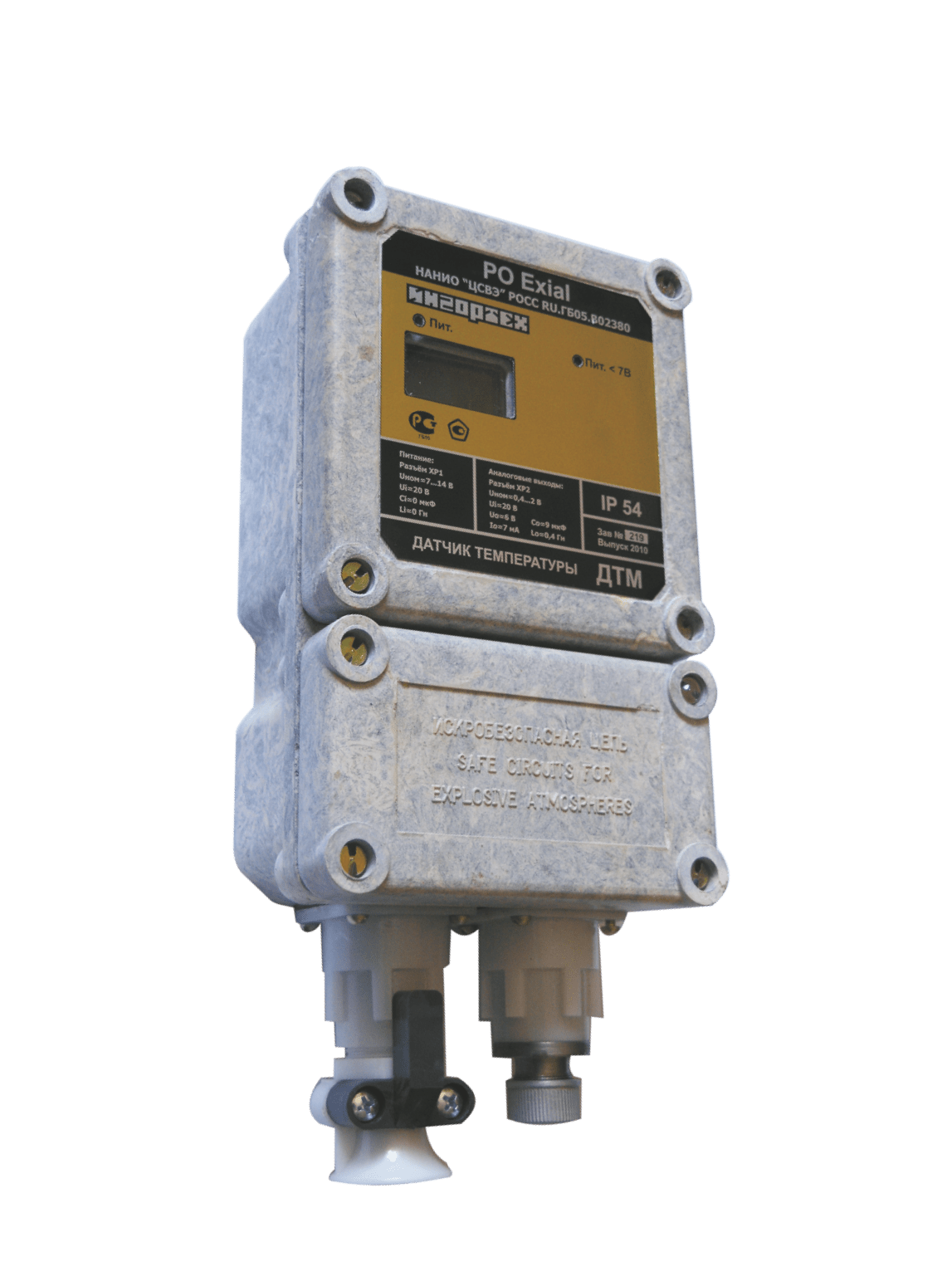

Датчик температуры ДТМ
Общая информация
Датчики предназначены для непрерывного стационарного измерения температуры твердых, сыпучих или газообразных сред. Некоторые исполнения датчиков предназначены для индикации абсолютного давления и влажности газообразной смеси.
Область применения – взрывоопасные зоны угольных шахт и их наземных помещений, в том числе опасных по газу (метану), пыли и внезапным выбросам в соответствии с ПБ 05-618-03, ТР ТС 012\2011, гл. 7.3 ПУЭ, маркировке взрывозащиты и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Датчики представляют собой стационарные одно- или многоканальные приборы (в зависимости от исполнения) непрерывного действия, восстанавливаемые и ремонтируемые в условиях предприятия-изготовителя или его сервисных центров.
Принцип действия датчика основан на зависимости параметров полупроводникового чувствительного элемента (далее – ЧЭ) от изменения температуры измеряемой среды.
Измерение температуры твердых, сыпучих или газообразных сред.
Характеристика | Значение |
Принцип действия: | Температурная зависимость характеристик полупроводникового элемента |
Диапазон измерения, % об.: - ДТМ, ДТМ-3, ДТМ-4 - ДТМ-1, ДТМ-2 | от минус 10 до плюс 85 от минус 10 до плюс 35 |
Диапазон показаний, % об.: - ДТМ, ДТМ-3, ДТМ-4 - ДТМ-1, ДТМ-2 | от минус 55 до плюс 125 от минус 40 до плюс 100 |
Предел допускаемой абсолютной погрешности измерения (ΔО), гр.С.: | ± 0,5 |
Пределы допускаемой абсолютной погрешности преобразования, °С (для ДТМ-1, ДТМ-3) | ± 0,75 |
Время установления показаний, с, не более | 15 |
Номинальное напряжение питания постоянного тока, В | 12 |
Диапазон напряжения питания постоянного тока, В | От 8 до 14 |
Ток потребления (при номинальном напряжении питания), мА, не более | 30 |
Потребляемая мощность, мВА, не более | 360 |
Время прогрева, мин, не более | 10 |
Количество/тип интерфейсных портов, шт.: - ДТМ - ДТМ-1 - ДТМ-2 - ДТМ-3 - ДТМ-4 | 1/Microlan 1/аналоговый от 0,4 до 2 В 1/RS-485 4/аналоговый от 0,4 до 2 В 1/RS-485 |
Срок эксплуатации чувствительного элемента: | без ограничения |
Тип индикатора: - ДТМ, ДТМ-4 - ДТМ-1, ДТМ-2, ДТМ-3 | без индикатора индикатор типа oled |
Материал корпуса: - ДТМ - ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 | латунь, нерж. сталь премикс |
Уровень и вид взрывозащиты - ДТМ - ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 | РО ExiaI X РО ExiaI |
Искробезопасные параметры: - Порт Питание вход: - максимальное входное напряжение Ui, В - максимальная внутренняя ёмкость Ci, мкФ - максимальная внутренняя индуктивность Li, мГн - Порт Microlan: - максимальное входное напряжение Ui, В - максимальный входной ток Ii, мА - максимальная внутренняя индуктивность Li, мГн - максимальное выходное напряжение Uo, В - максимальный выходной ток Io, мА - максимальная внешняя индуктивность Lo, мГн - максимальная внешняя емкость Сo, мкФ - Порт AI (аналоговый от 0,4 до 2 В): - максимальное входное напряжение Ui, В - максимальная внутренняя индуктивность Li, мГн - максимальное выходное напряжение Uo, В - максимальный выходной ток Io, мА - максимальная внешняя ёмкость Co, мкФ - максимальная внешняя индуктивность Lo, мГн - Порт DO (релейный): - максимальное входное напряжение Ui, В - максимальный входной ток Ii, мА - максимальное выходное напряжение Uo, В | 20 0 0 5,88 100 0,03 5,88 95 20 16 20 0,03 5,88 1 16 20 66 330 0 |
Степень защиты от внешних воздействий (по ГОСТ 14254) | IP54 |
Степень устойчивости к воздействию климатических факторов (по ГОСТ Р 52931-2008) | УХЛ1 |
Степень устойчивости к механическим воздействиям (по ГОСТ Р 52931-2008) | L3 |
Класс оборудования по способу защиты человека от поражения электротоком (по ГОСТ 12.2.007.0) | III |
Габаритные размеры, мм, не более – ДТМ без кабеля (длина×диаметр) – ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 (длина×ширина×высота) | 300х20 320 ´ 165 ´ 98 |
Масса, г, не более – ДТМ – ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 | 400 2700 |
