ДНК предназначен для использования в качестве сигнализатора натяжения каната подъемной машины и оборудован «сухими контактами».
Условия эксплуатации
| Параметр | Значение |
| Диапазон температур, °С | -40 … +45 |
Диапазон относительной влажности атмосферного воздуха, %
(с конденсацией влаги) | 20 … 98 |
| Атмосферное давление, кПа | 87,8 … 119,7 |
Технические характеристики
| Характеристика | Значение |
| Усилие срабатывания, Н | 50…2000 Н |
| Количество и тип контактов | «сухой контакт» |
| Уровень и вид взрывозащиты (по ГОСТ Р МЭК 60079-0) | РО Ex ia I Ма |
Параметры искробезопасных цепей (по ГОСТ Р МЭК 60079-11):
- максимальный входной ток, Ii, А
- максимальное входное напряжение, Ui, В | 1 100 |
| Степень защиты от внешних воздействий (по ГОСТ 14254), не хуже | IP54 (IP65) |
| Степени защиты от поражения электрическим током (по ГОСТ 12.2.007.0) | III |
| Масса, кг, не более | 25 |

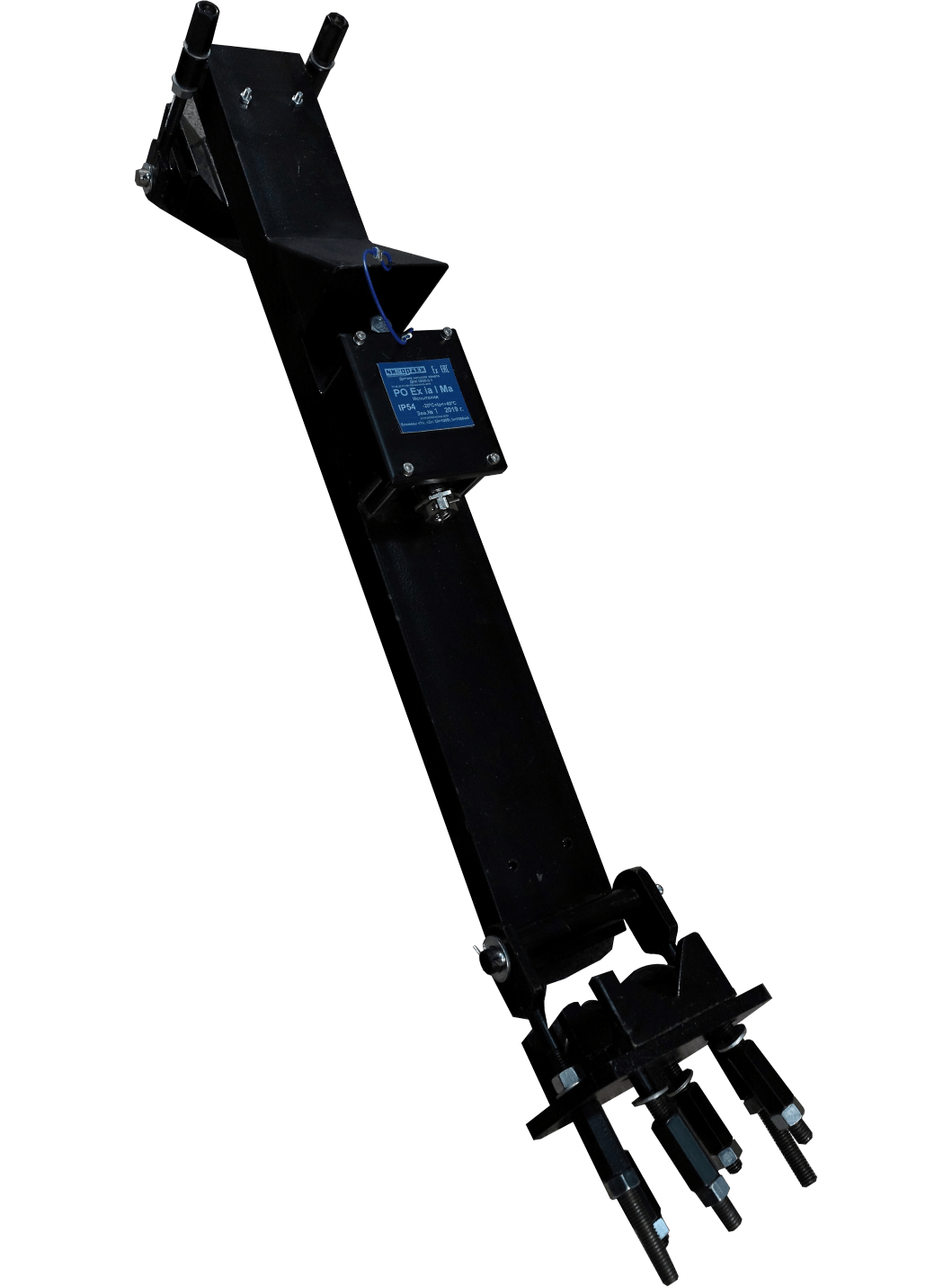

Конструктивно ДНК состоит из несущего корпуса с пружинным элементом, на который воздействует канат подъемного механизма, и блока датчиков. Блок датчиков выполнен в виде защитной оболочки со съемной крышкой, внутри которой установлены контакты, меняющие свое состояние (замыкаются или размыкаются) в зависимости от усилия, прикладываемого к пружинному элементу. ДНК крепится на канат подъемной машины над сосудом. Неподвижный узел крепления ДНК обеспечивает фиксацию ДНК на канате, подвижный – служит для прижимания каната к пружинному элементу таким образом чтобы сохранялось свободное движения каната в этом узле
Усилие срабатывания ДНК указывается в Этикетке ИГТ.100300.006.00.000 ЭТ.
Количество и типы контактов ДНК указываются в Этикетке ИГТ.100300.006.00.000 ЭТ.
