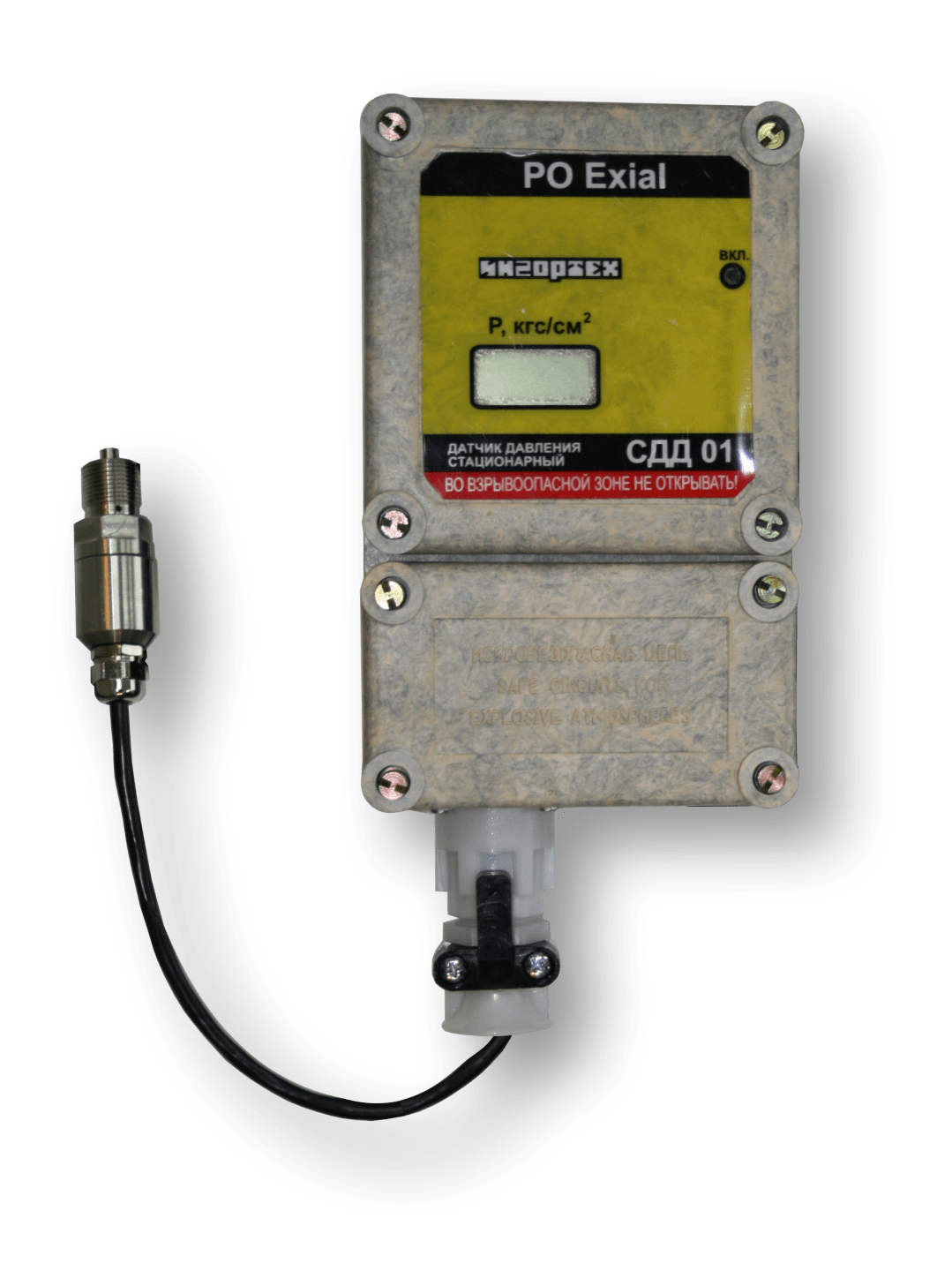

Датчик давления стационарный СДД 01
Общая информация
Датчик давления стационарный СДД 01 (СДД) предназначен для непрерывного автоматического измерения разности давлений (дифференциального давления) перед и после сужающего устройства в дегазационных, воздушных трубопроводах круглого сечения и абсолютного давления в дегазационных, воздушных трубопроводах угольных предприятий, в том числе шахтах опасных по газу и пыли. При помощи внешнего тензомодуля СДД может измерять давление газа или жидкости в трубопроводе.
Область применения - СДД может использоваться как самостоятельное измерительное устройство или совместно с подземными вычислительным устройствам системы «Микон 1Р», Transmitton, Davis Derby, аппаратуре «КРУГ» и с другими устройствами и системами, которые совместимы по своим электрическим характеристикам с СДД.
СДД осуществляет непрерывное измерение дифференциального и абсолютного давления при помощи соответствующих встроенных тензомодулей.
 Возможно исполнение СДД с выносным тензомодулем, обеспечивающим измерение избыточного давления газообразной или жидкой среды.
 Встроенный микропроцессор обрабатывает сигналы с тензомодулей, отображает результаты измерений на ЖКИ и формирует выходные сигналы, пропорциональные контролируемым параметрам.
| Характеристика | Значение |
| Принцип действия при измерении: - дифференциального и абсолютного давлений встроенными датчиками - избыточного давления внешним датчиком | - тензоэффект на кремниевом чувствительном элементе - тензоэффект в полупроводниках |
| Диапазон измерения: - дифференциального давления, кПа - абсолютного давления, кПа - избыточного давления выносным тензомодулем, МПа | 0…5,89 / 40 / 100 / 500 / 1000 53,2…114,4 или 60…2500 0…0,6 / 1 / 2,5 / 6 / 10 |
| Рабочая среда: - датчика дифференциального давления - встроенного датчика абсолютного давления - внешнего тензомодуля | - сухой и влажный газ - сухой и влажный газ - сухой и влажный газ, вода, бензин, фенол, толуол, формальдегид и его смеси, органические и неорганические масла |
| Предел основной допускаемой приведенной погрешности измерения, %: - дифференциального давления газа - абсолютного давления газа - избыточного давления воды | ±2,0 ±2,0 ±2,0 |
| Время отбора и усреднения измерений, с | 1…100 |
| Максимальное расстояние между корпусом СДД и внешним тензомодулем или внешним термодатчиком, м | 10 |
| Номинальное напряжение питания постоянного тока, В | 12 |
| Диапазон напряжения питания постоянного тока, В | 6…15 |
| Ток потребления (при номинальном напряжении питания 12 В), мА, не более | 10 |
| Потребляемая мощность, мВА, не более | 120 |
| Аналоговые выходы: - количество, шт. - диапазон напряжения, В - сопротивление нагрузки, кОм, не менее | 2 0,4…2,0 20 |
| Материал корпуса | премикс ДМС 20 ОРМА |
| Уровень и вид взрывозащиты (по ГОСТ Р 51330.0-98) | РО ExiaI |
| Входные искробезопасные параметры цепи питания: - максимальное входное напряжение Ui, В - максимальный входной ток Ii, мА - максимальная входная мощность Pi, Вт | 15 250 3,75 |
| Выходные цепи: - максимальное выходное напряжение UО, В - максимальный выходной ток IО, мА - максимальная выходная мощность PО, мВт | 5 5 25 |
| Степень защиты от внешних воздействий (по ГОСТ 14254) | IP54 |
| Степень устойчивости к воздействию климатических факторов (по ГОСТ Р 52931-2008) | УХЛ5 |
| Степень устойчивости к механическим воздействиям (по ГОСТ Р 52931-2008) | L3 |
| Класс оборудования по способу защиты человека от поражения электротоком (по ГОСТ 12.2.007.0) | I |
| Габаритные размеры, мм, не более | 374´175´90 |
| Посадочный размер внешних измерительных элементов | Внешняя манометрическая резьба М20´1,5 |
| Масса, г, не более | 2700 |
| Средний срок службы, лет, не менее | 6 |
Исполнения:
СДД выпускается в исполнениях, обозначаемых СДД 01.XXxN.YYyL, СДД 01.ZZz, СДД 01[.DХХX][.AXXX][.GXXX]-Y.
Исполнения СДД 01.XXxN.YYyL обеспечивают:
 - XX – измерение диф. давления газа (встроенный ЧЭ) в задаваемом диапазоне:
 [00] – нет ЧЭ; [01] – 0…5,89 кПа; [02] – 0…40 кПа; [03] – 0…100 кПа;
 [04] – 0…500 кПа; [05] – 0…1000 кПа; [06] – спец. исполнение для газоотсоса;
 - x – единицы измерения дифференциального давления:
 [0] – нет ЧЭ; [В] – мм вод. ст.; [Р] – мм рт. ст.; [П] – Па;
 [К] – кПа; [М] – МПа; [Г] – спец. исполнение для газоотсоса;
 - YY – измерение абс. давления газа (встроенный ЧЭ) в задаваемом диапазоне:
 [00] – нет ЧЭ; [01] – 53,2…114,4 кПа; [02] – 60…2500 кПа;
 - y – единицы измерения абсолютного давления:
 [0] – нет ЧЭ; [В] – мм вод. ст.; [Р] – мм рт. ст.; [П] – Па;
 [К] – кПа; [М] – МПа.
 - N, L – номер аналогового выхода, на котором формируется постоянное напряжение в диапазоне 0,4…2,0 В, пропорциональное измеряемому давлению, при этом одновременно могут формироваться только два выходных сигнала, а номер выхода может не указывается, если соответствующий ЧЭ не установлен:
 [1] – первый выход (контакт 2 клеммного разъема Х1 в п.1.2.4);
 [2] – второй выход (контакт 3 клеммного разъема Х1 в п.1.2.4).
 Для исполнение СДД 01 с встроенными ЧЭ всегда должно использоваться обозначение СДД 01.XXxN.YYyL.
 Исполнение СДД 01 с встроенными ЧЭ (абс. и диф. давление газа) исключает возможность установки внешнего ЧЭ.
Исполнения СДД 01.ZZz обеспечивают:
 - ZZ - измерение избыточного давления газа или жидкости (внешний ЧЭ) в задаваемом диапазоне:
 [00] – нет ЧЭ; [01] – 0…0,6 МПА; [02] – 0…1 МПа; [03] – 0…2,5 МПа;
 [04] – 0…6 МПа; [05] – 0…10 МПа;
 - z – единицы измерения избыточного давления:
 [0] – нет ЧЭ; [А] – ат; [М] – МПа; [к] – кгс/м2;
 Для исполнение СДД 01 с внешним ЧЭ всегда должно использоваться обозначение СДД 01.ZZz.
 Исполнение СДД 01 с внешним ЧЭ (изб. давление воздуха или воды) исключает возможность установки встроенных ЧЭ. В СДД 01.ZZz выходной электрический сигнал формируется на первом выходе (контакт 2 клеммного разъема Х1 в п.1.2.4).
В исполнении СДД 01[.DХХX][.AXXX][.GXXX]-U символы D, A, G обозначают тип измерительного канала:
 - D – канал дифференциального давления с встроенным тензомодулем;
 - A – канал абсолютного давления с встроенным тензомодулем;
 - G – канал избыточного давления с выносным тензомодулем.
 СДД может содержать один или два измерительных канала. Два измерительных канала возможны только в сочетании D и А.
 Число ХХХ указывает диапазон тензомодуля в кПа.
 Символ U указывает на наличие аналогового выхода по напряжению 0,4…2,0 В.
