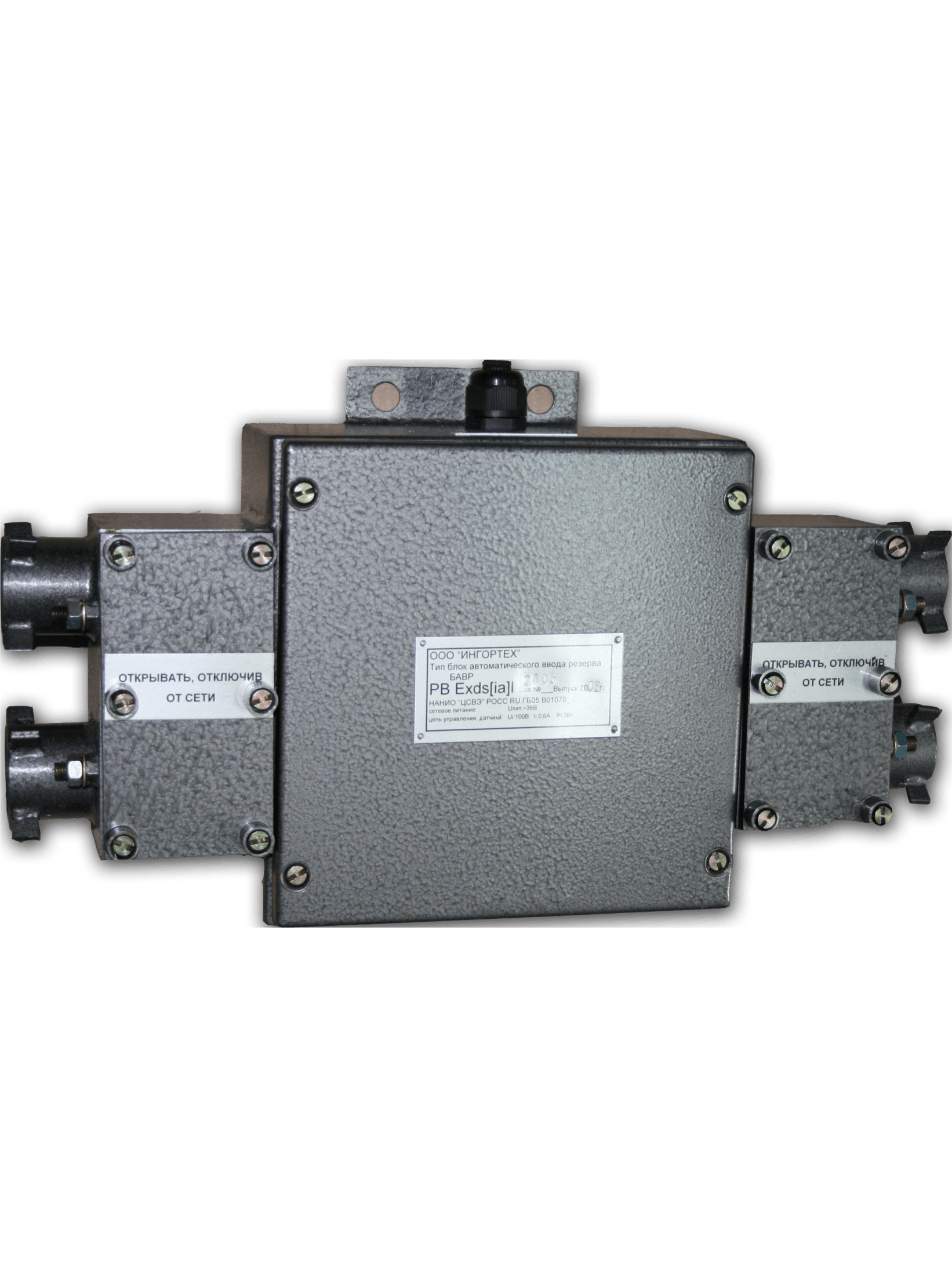

БАВР выполняет следующие функции:
- автоматический перевод аппаратуры системы при работе в режиме АПТВ на резервную линию питания напряжением 36 В при исчезновении напряжения в рабочей линии и обратно при восстановлении напряжения в рабочей сети;
- телесигнализация о наличии напряжения в основной и резервной сети питания.
Принцип действия
Принципиальная электрическая схема БАВР представлена на рисунке 1

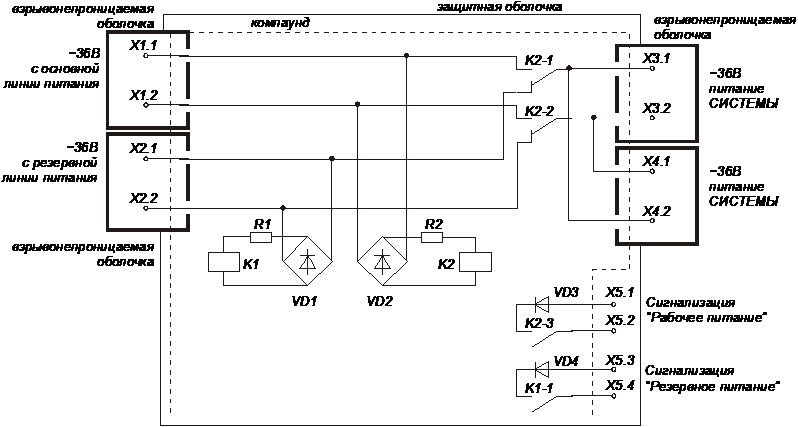

Рисунок 1 - Принципиальная электрическая схема БАВР
Если в рабочей сети есть напряжение ~36 В, то катушка реле К2 запитана через диодный мост VD2 и сопротивление R2. Контакты К2-1 и К2-2 подключают напряжение рабочей сети к выходным клеммам БАВР, c которых питающее напряжение подается на аппаратуру системы. При питании аппаратуры системы от рабочей сети контакты К2-3 замыкаются, что позволяет через диод VD3 осуществлять при необходимости контроль наличия 36В в рабочей сети.
При исчезновении напряжения в рабочей сети катушка реле К2 обесточена, контакты К2-1 и К2-2 подключают напряжение резервной сети к выходным клеммам БАВР, c которых питающее напряжение подается на аппаратуру системы.
При наличии напряжения 36 В в резервной сети катушка реле К1 запитана через диодный мост VD1 и сопротивление R1. При этом контакты К1-1 замкнуты, что позволяет через диод VD4 осуществлять при необходимости контроль наличия 36 В в резервной сети.
